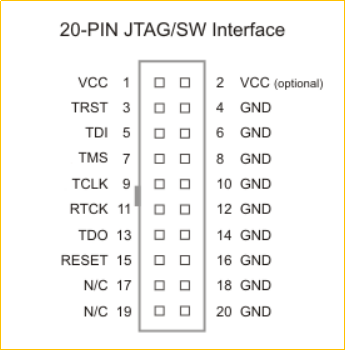

在JTAG接口中單數接口為功能端口，雙數端口為電源端口（VCC）和接地端口（GND）。我們主要的對于單數端口的具體作用進行簡單的說明。

1、TRST（Test ReSeT）：測試復位引腳

2、TDI（Test Data In）：測試數據輸入引腳

3、TMS（Test Mode State）：測試模式狀態引腳

4、TCLK（Test CLocK）：測試時鐘引腳

5、RTCK（Return Test ClocK）：返回測試時鐘引腳

6、TDO（Test Data Out）：測試數據輸出引腳

7、RESET：復位引腳

8、VCC：電源引腳

9、GND：接地接口

10、N/C：無作用，常閉觸點
