首頁 > 資源中心 > FAQ 1、 文檔目標
了解競品 Cadence 軟件是符合創建多管腳符號。
2、 問題場景
AD 軟件創建多管腳符號使用符號創建向?qū)Чδ芘浜?Excel 表格進行快速制作，Cadence 在創建多管腳符號是如何進行的？
3、軟硬件環境
1）、軟件版本：Altium Designer 24 、OrCAD Capture CIS 17.4
2）、電腦環境：Windows 10
3）、外設硬件：無
4、解決方法

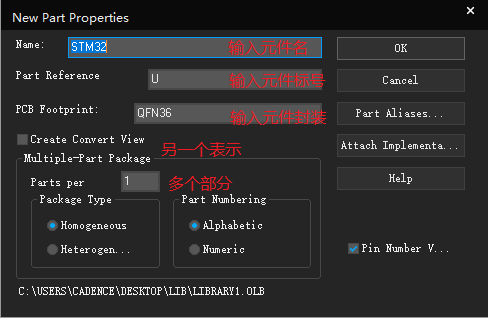

在 OrCAD Capture CIS 17.4 新建 Library 后 New Part 填入創建符號的基礎信息，點擊 OK。
Create Convert View —— AD Mode 功能；
Multiple-Part Package —— AD 多部件功能；
Homogeneous：即表示各個部分的元器件相同，只需要畫出其中一個 Part，其他 Part 自動生成。
Heterogeneous：即表示各個部分的元器件不同，每一個 Part 都需要自己畫出來。
圖 2

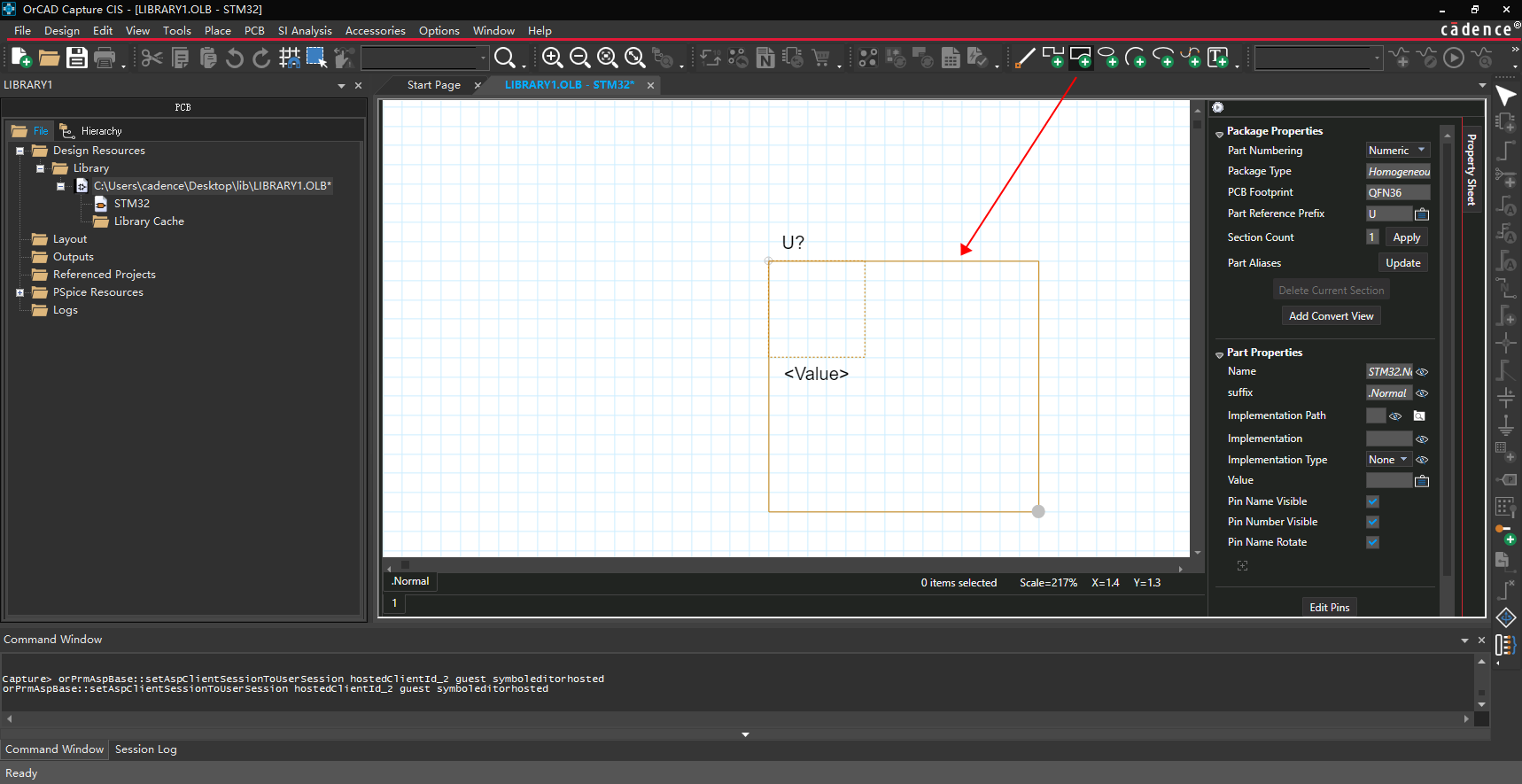

使用工具欄 Place rectangle 繪制符號實線的形狀邊框，默認有一個虛線矩形是默認生成的，用來吸附管腳，不容易造成管腳電氣屬性向內放置的情況（在 AD 軟件中需要在放置管腳時確保電氣屬性端朝外）。
圖 3

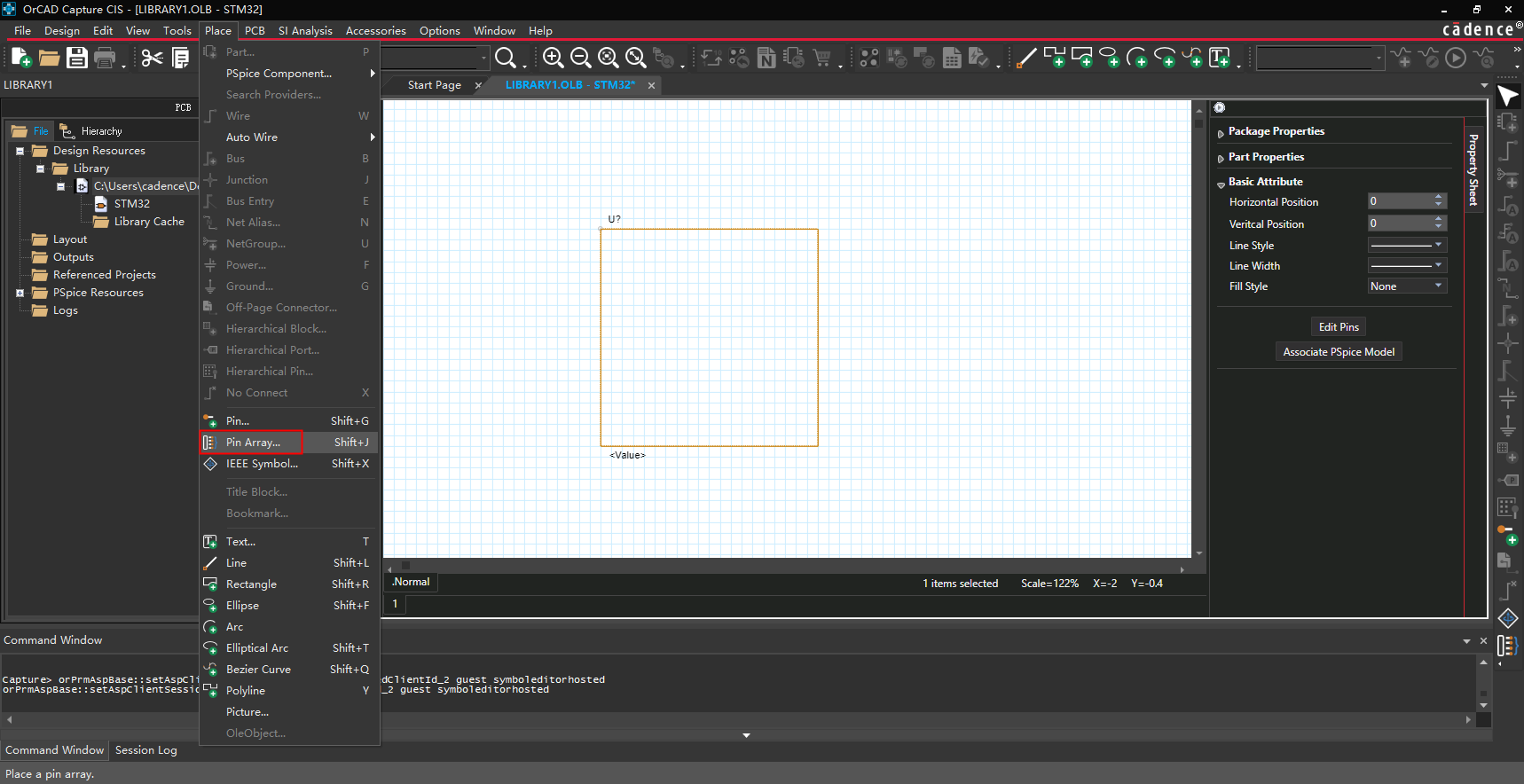

放置多管腳使用 Pin Array 來快速放置。
圖 4

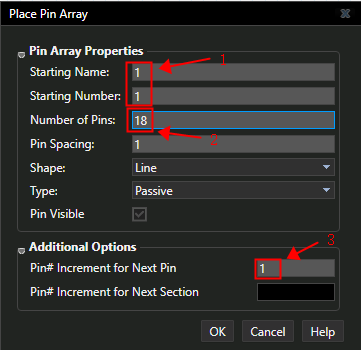

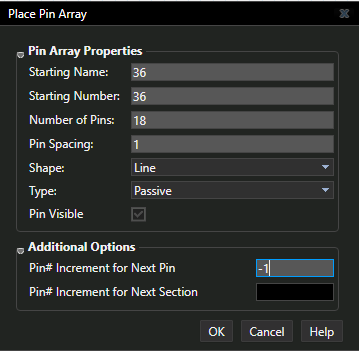

1、開始放置序號；2、放置數量；3、遞增方式。
圖 5
符號制作完成，為了增強符號的可讀性需進行配置管腳描述。
圖 6

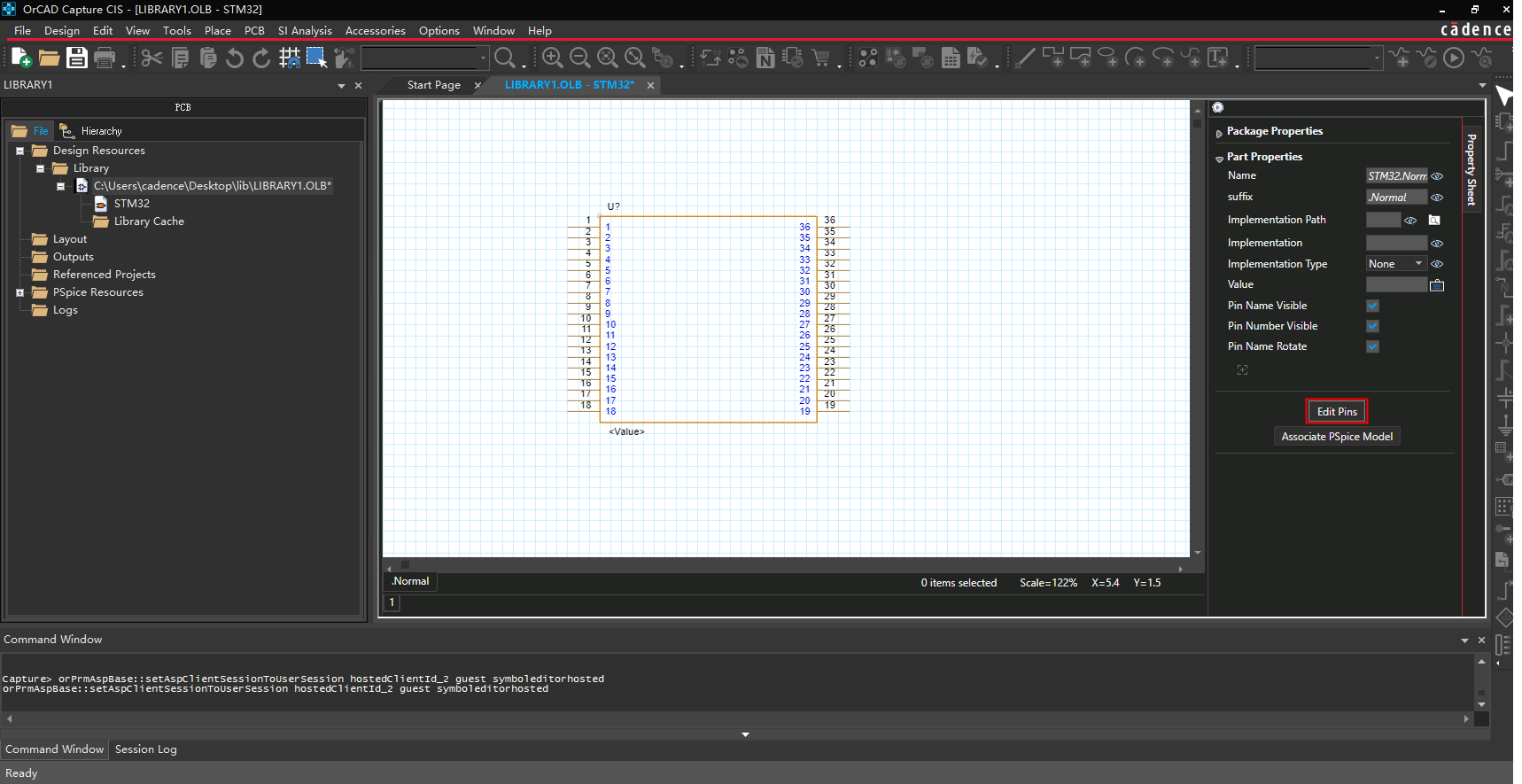

挨個修改管腳屬性過于繁瑣，可以點擊符號屬性面板中的 Edit Pins 進行快速編輯（相似于 AD 符號向?qū)Чδ埽?/p>
圖 7

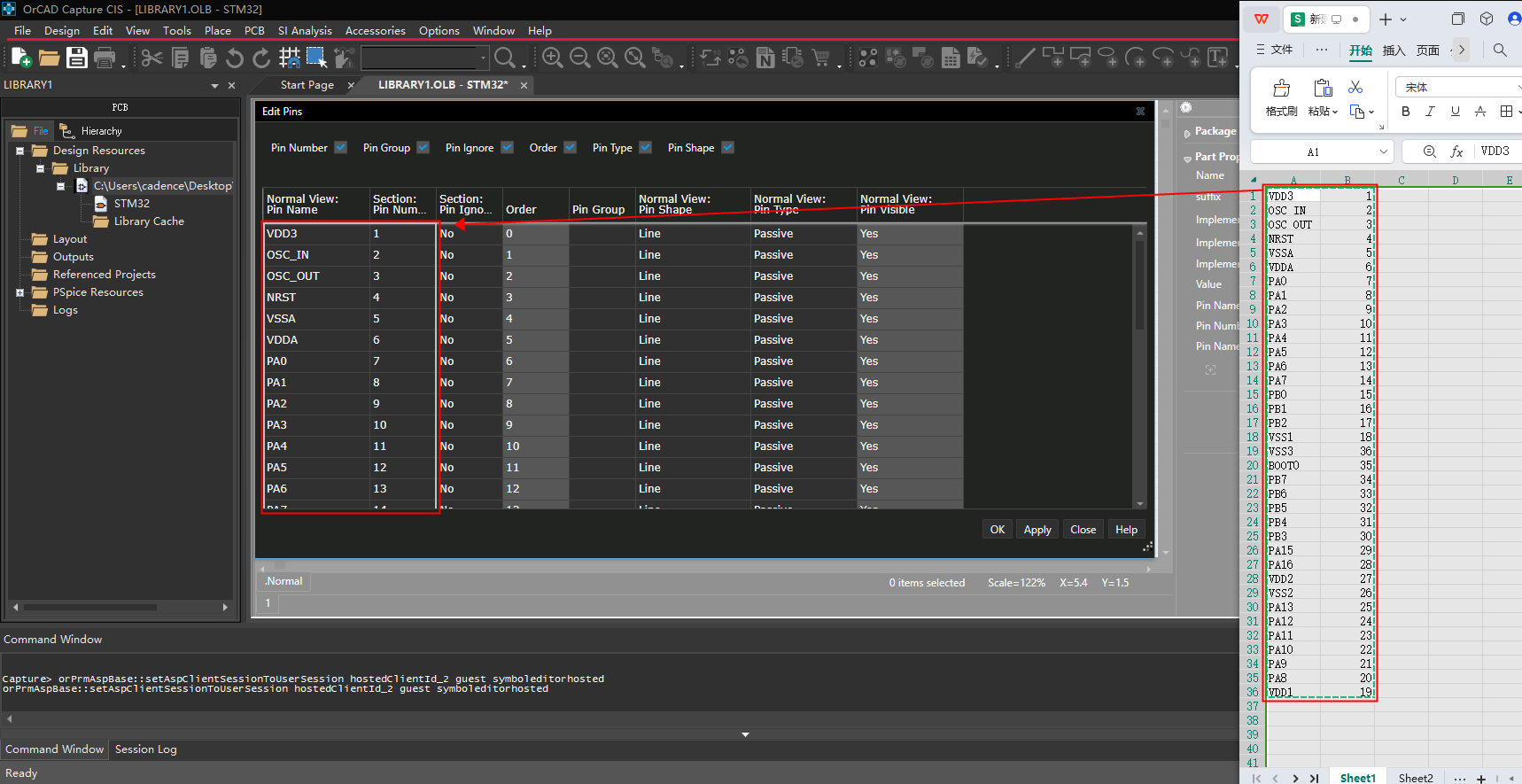

同樣配合使用 Excel 表格快速將管腳描述快速粘入軟件，點擊 OK。
圖 8

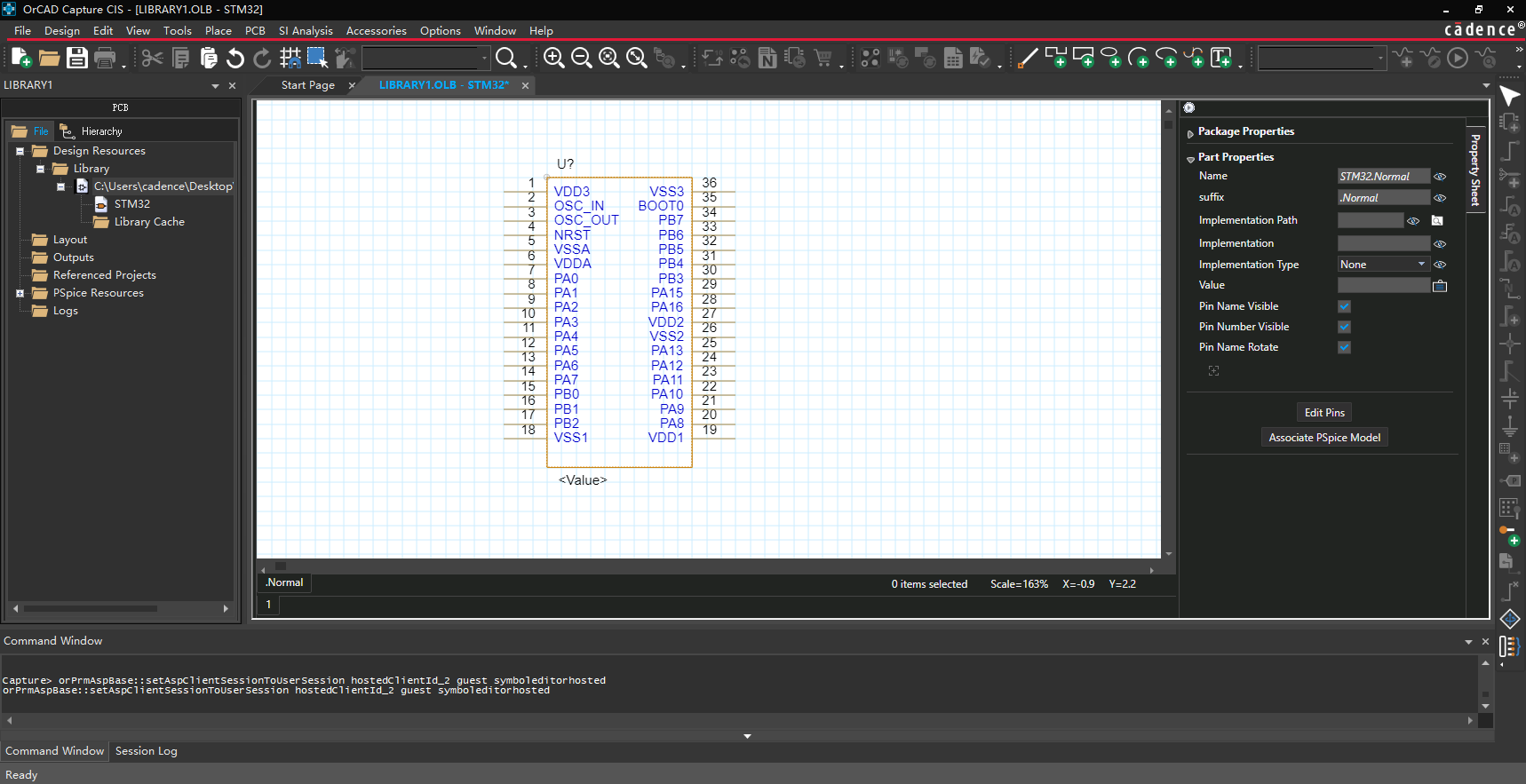

效果如下圖所示。
圖 9
