首頁 > 資源中心 > FAQ 1、 文檔目標
通過Arm DS的設置項生成對應的文件，便于查看工程各個函數的堆棧的占用情況。
2、 問題場景
在對于工程進行調試和測試的時候，工程師通常需要了解目前工程的堆棧使用情況，是否有函數或者變量占用了過多的堆棧空間。或者在對于一些錯誤進行排查的時候也需要查看堆棧的使用情況。
3、軟硬件環境
1）、軟件版本：Arm DS 2023.0
2）、電腦環境：Windows 11
3）、外設硬件：無
4、解決方法

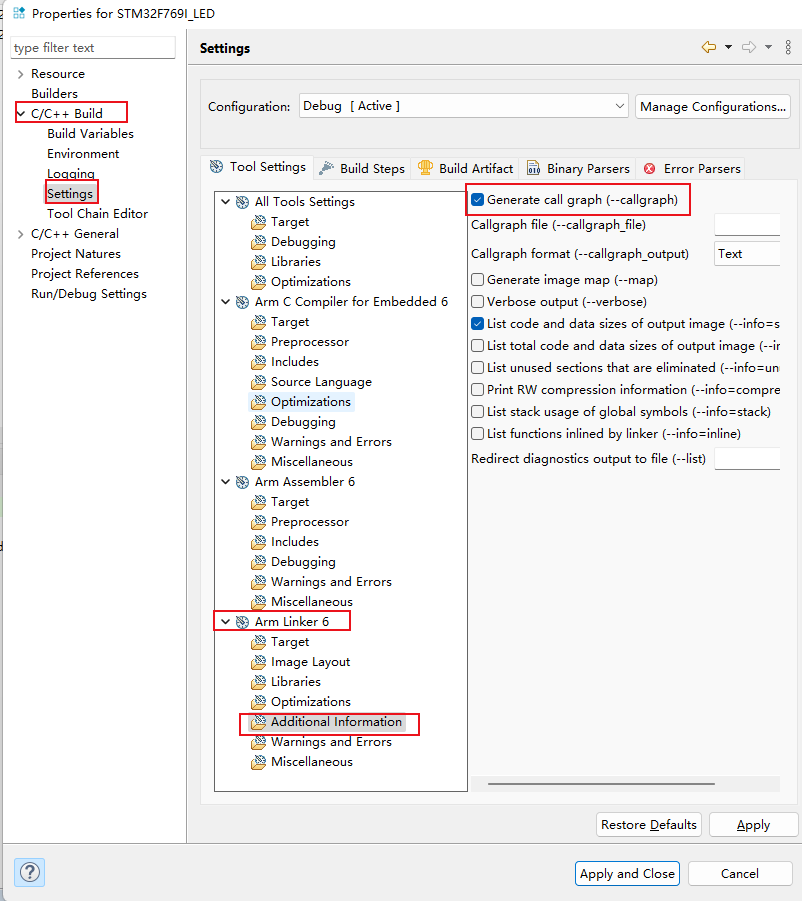

1）、可以通過對應工程的Properties窗口中，C/C++ Build->Setting->Arm Linker 6->Additional Information配置中，有一個Generate call graph(--callgraph)的選項（如圖4-1）。這個選項可以生成記錄工程函數的調用關系的文件。
圖4-1

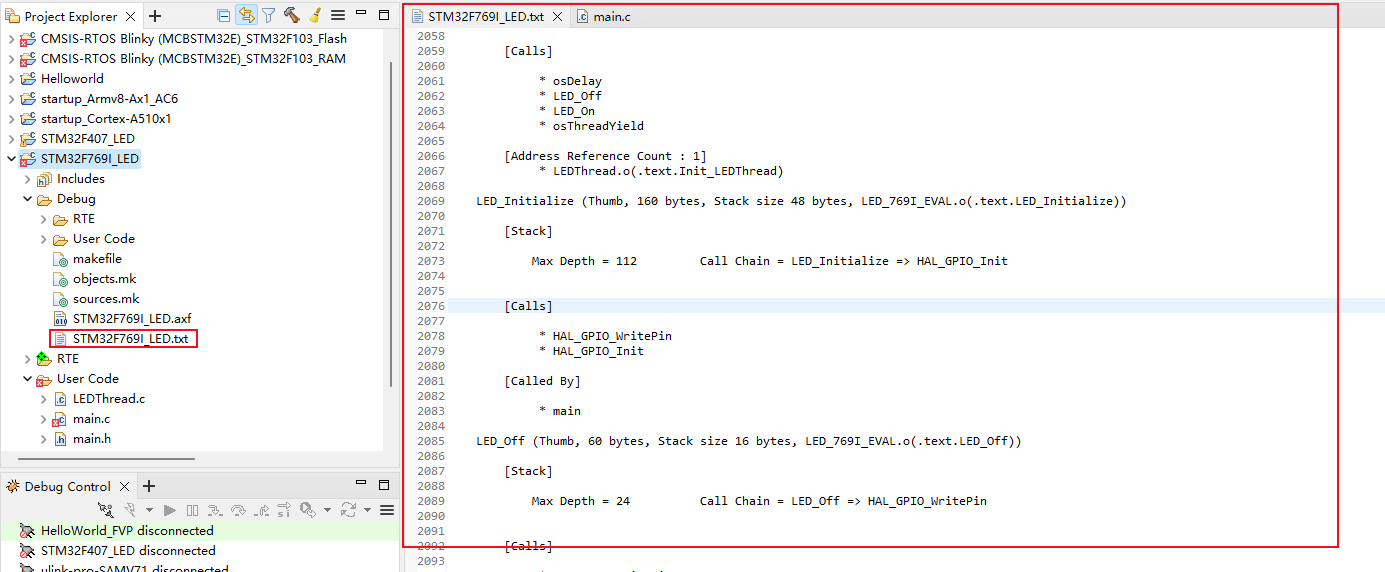

2）、設置好后，重新對于工程進行構建后就可以在工程管理窗口中下看生成的TXT文件。（如圖4-2）
圖4-2

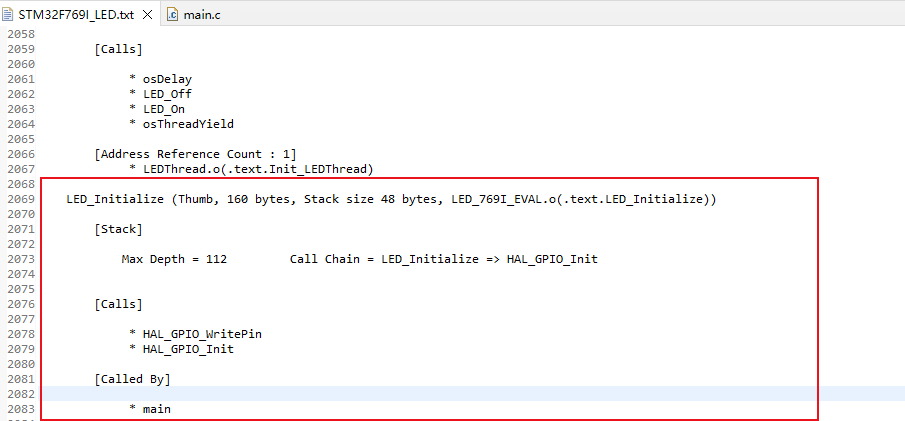

3）、在生成的文件中，可以看到在工程中使用的LED_Initialize函數的調用情況和堆棧情況（如圖4-3）。
LED_Initialize (Thumb（使用的指令集）, 160 bytes（函數的大小）, Stack size 48 bytes（堆棧的大小）, LED_769I_EVAL.o(.text.LED_Initialize)（函數所在的源文件）)
[Stack]
Max Depth = 112（最大堆棧深度） Call Chain = LED_Initialize => HAL_GPIO_Init（函數的調用關系）
[Calls]（該函數調用了什么函數）
HAL_GPIO_WritePin
HAL_GPIO_Init
[Called By]（哪個函數調用了這個函數）
main
圖4-3

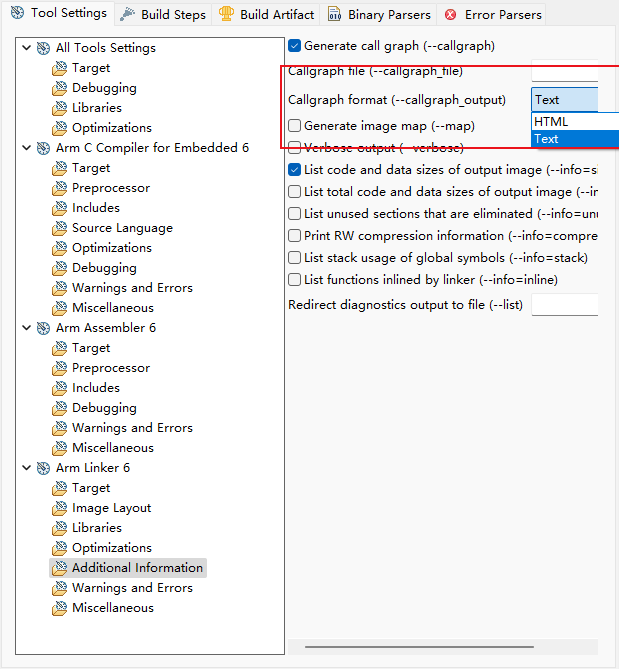

4）、Additional Information配置中還有兩個選項（如圖4-4）。
（1）、Callgraph file（--callgraph_file）:指定生成的文件的文件名，不設置的情況下，默認使用工程名字。
（2）、Callgraph format （--callgraph_output）：控制生成文件的類型，這里有HTML和TEXT兩種選項。根據需求選擇即可。
圖4-4
