對于工程中變量的變化情況，是大部分工程師在項目開發過程中經常需要注意的。而目前大部分的工程師的做法一般都是通過串口打印變量的值，通過打印出來的變量值的情況從而去判斷變量的變化是否正常。這樣的方式，只是展示當前時刻變量的值而已，而對于變量的變化情況并不直觀。
Keil MDK的Logic Analyzer功能是一種強大的調試工具，允許開發者實時觀察和分析嵌入式系統中的變量、寄存器和內存位置的變化情況。通過圖形化的波形顯示，開發者可以直觀地查看數據隨時間的變化，幫助識別代碼運行中的邏輯問題和性能瓶頸。這種可視化的調試方式大大提高了開發和調試效率，尤其在處理復雜的嵌入式系統時，能更迅速地定位和解決問題，確保系統穩定高效運行。
二、 Logic Analyzer功能的實現
(一) 、軟硬件環境：
1. 軟件環境：Keil MDK 5.38a
2. 硬件環境：ULINK Pro、STM32F103開發板
3. 電腦環境：windows 11
(二) 、Logic Analyzer功能的使能：

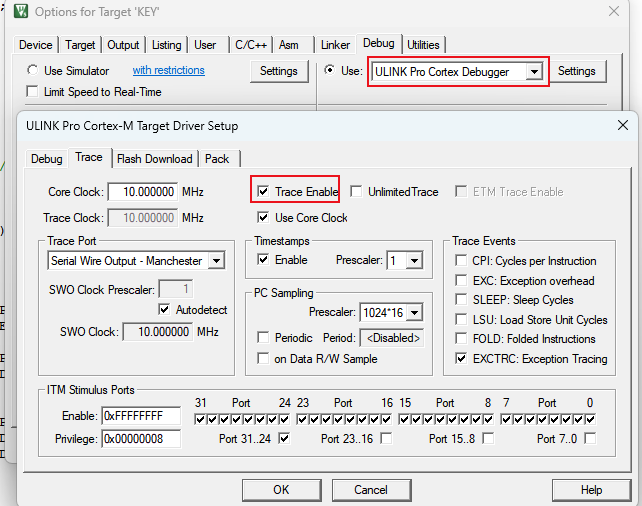

1. 要想啟動Logic Analyzer功能，需要使能仿真器的Trace功能（如圖2-1）。
注意：Logic Analyzer功能在這里使用的SW接口進行調試，非ETM接口。Logic Analyzer功能使能Trace的時候勾選Trace Enable選項即可，和性能分析、代碼覆蓋率不一樣，不需要芯片具備Trace數據端口。
圖2-1
(三) 、Logic Analyzer功能的使用

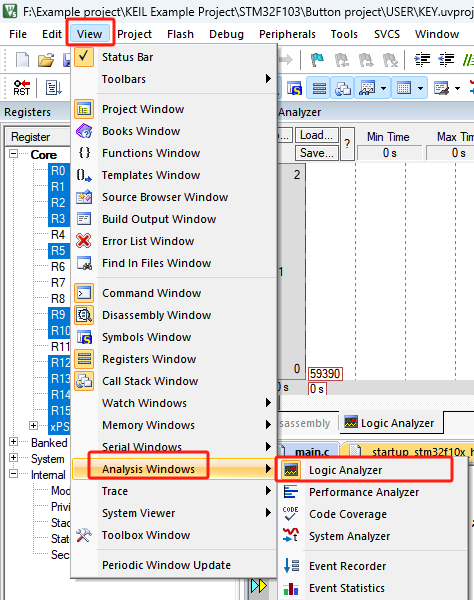

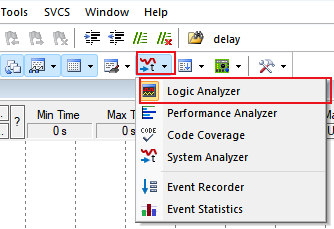

1. Logic Analyzer窗口可以通過菜單中View->Analysis Windows->Logic Analyzer去打開（如圖2-2），或者可以通過工具欄中System Analysis WIndows的圖標去打開Logic Analyzer窗口（如圖2-3）。
圖2-2
圖2-3

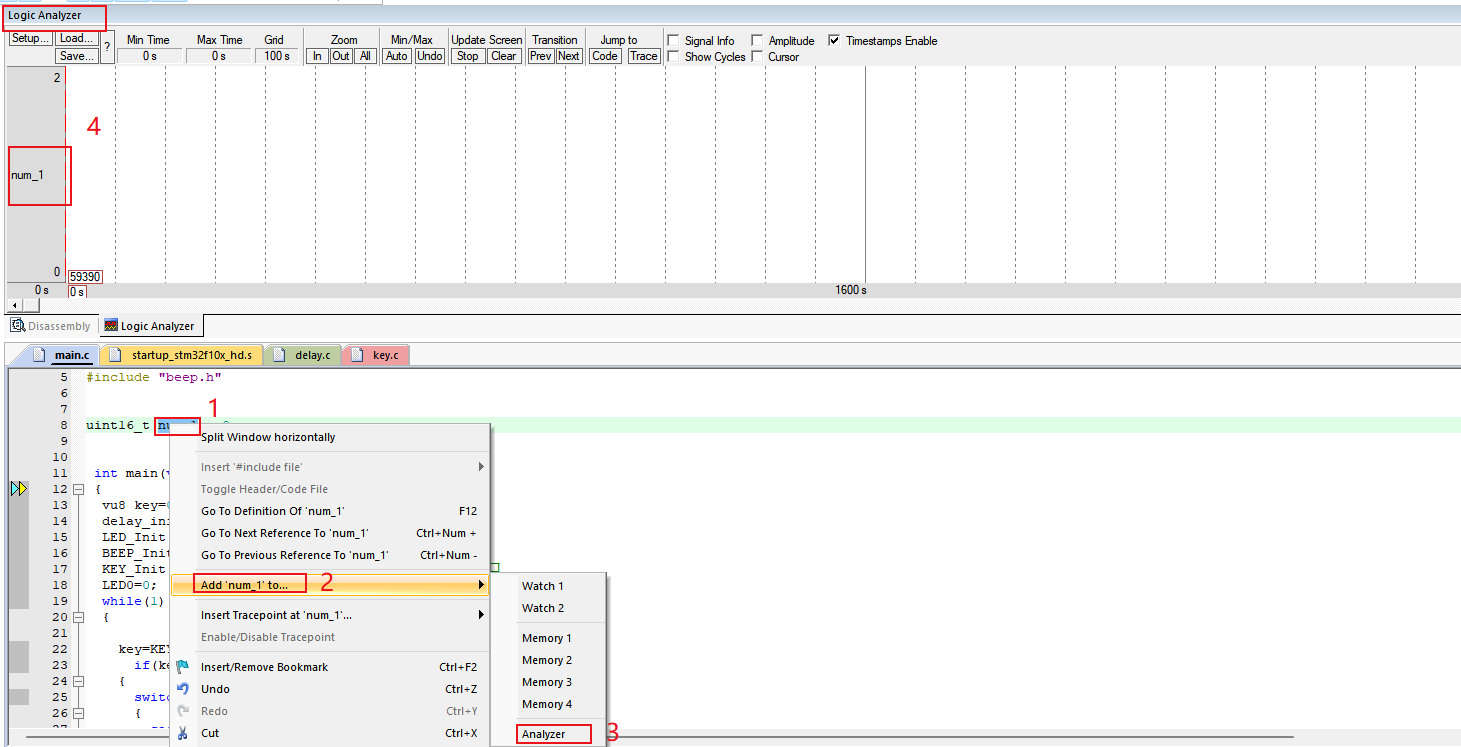

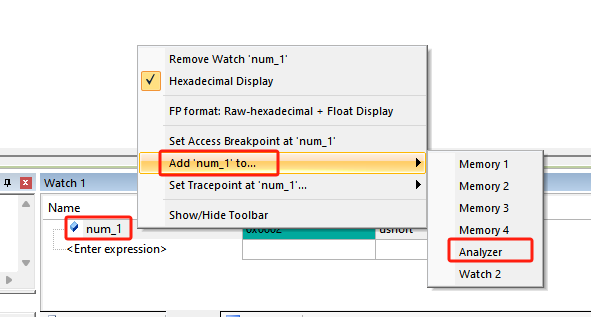

2. 想要將變量添加到Logic Analyzer窗口中，可以在代碼中直接選中對應的變量，然后，右鍵選擇Add ‘xxx’ to ...->Analyzer。然后，我們就可以在Logic Analyzer窗口中看到變量被添加到進去了（如圖2-4）?；蛘咭部梢酝ㄟ^watch窗口中去添加（如圖2-5）。
圖2-4
圖2-5

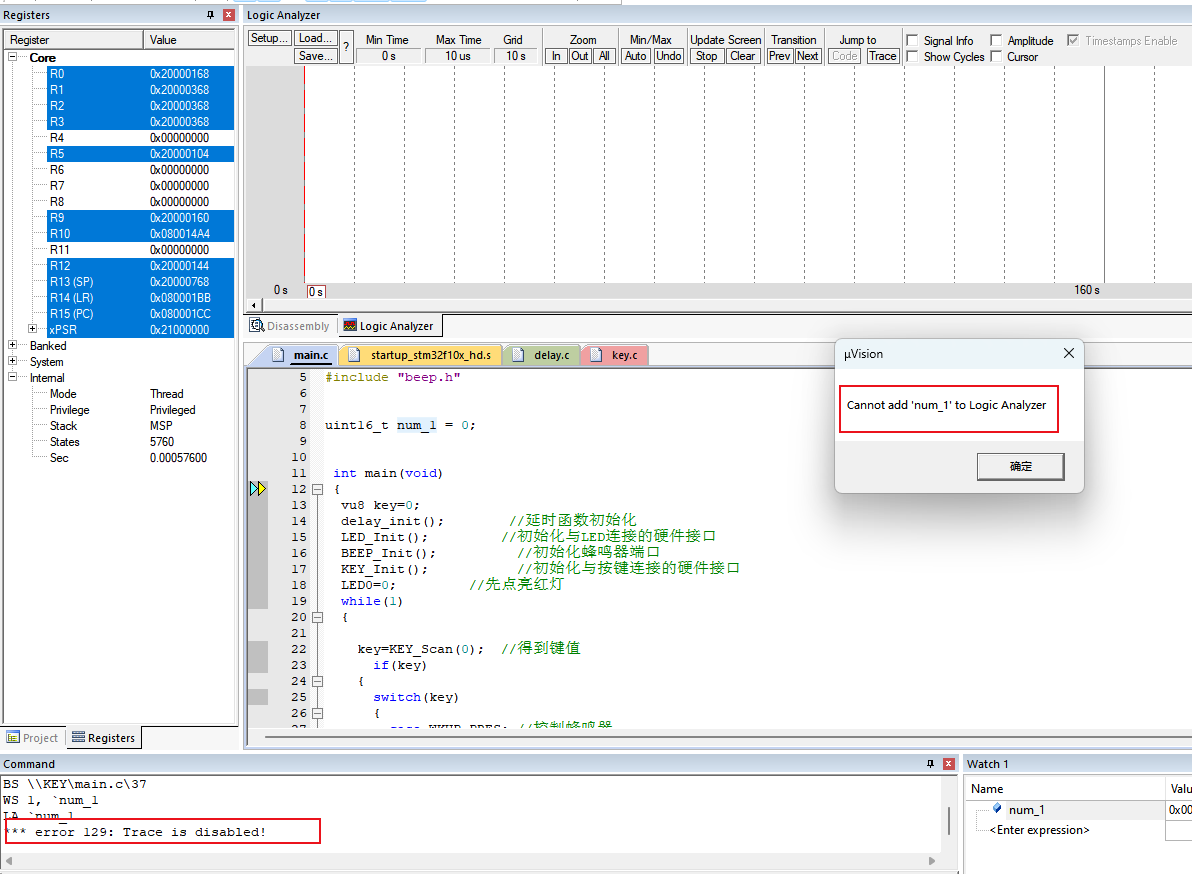

3. 如果在前面的步驟中沒有使能Trace功能的話，在添加變量到Logic Analyzer窗口時候就會提示“Cannot Add ‘xxx’ to Logic Analyzer”，并且在Command窗口中會提示“*** error 129: Trace is disabled!”（如圖2-6）。
圖2-6

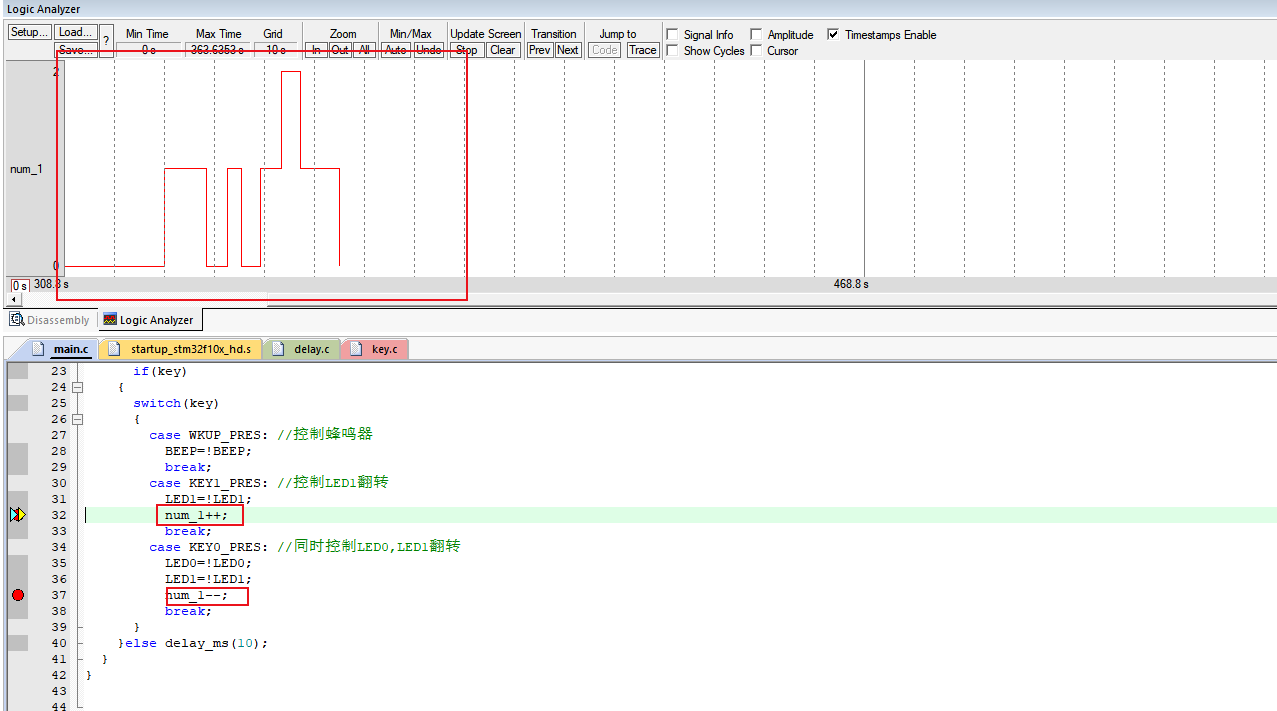

4. 添加好變量到Logic Analyzer窗口后，運行程序后，就會顯示出當前變量的變化情況了。（如圖2-7）注意：這里不會實時顯示波形，需要程序停止運行后，才會顯示出波形。并且只能顯示全局變量和靜態變量的變化情況。
圖2-7
三、Logic Analyzer窗口解析

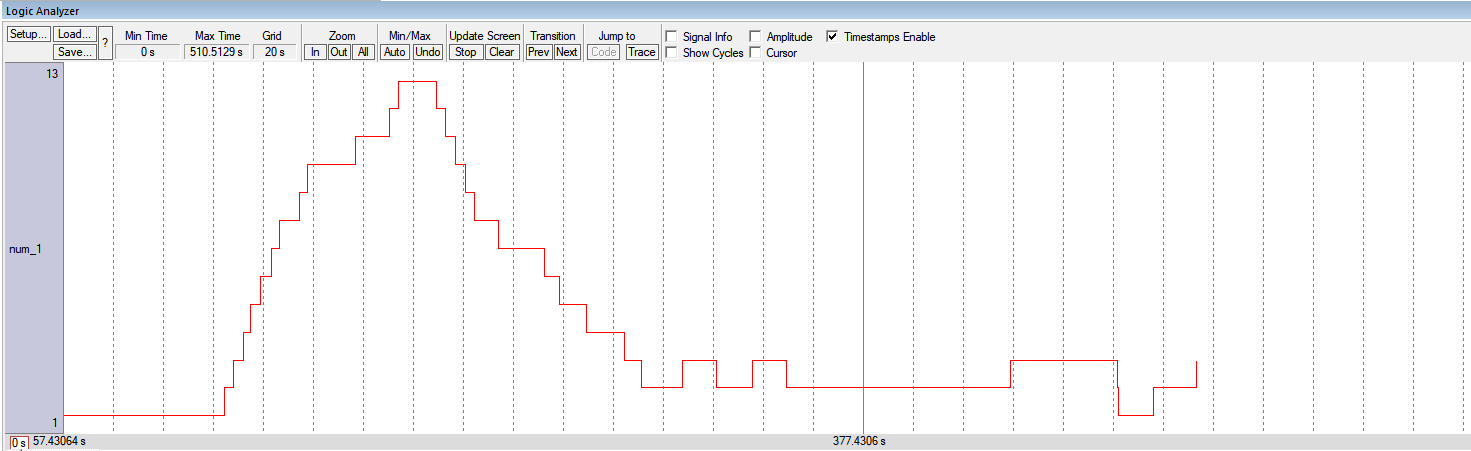

圖3-1
(一) 、上圖就是整個Logic Analyzer窗口的。窗口中主要由工具欄和顯示窗口組成的。
(二) 、工具欄包含以下的內容

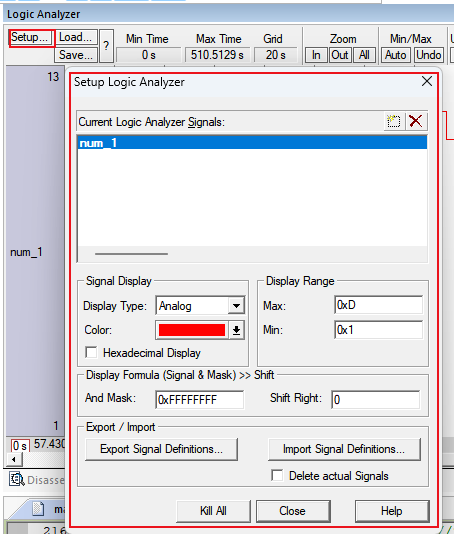

1. Setup按鈕：打開一個Setup Logic Analyzer對話框來定義用于記錄和配置信號輸出的變量。可以通過信號的上下文菜單更改一些配置設置。（如圖3-2）
a) Current Logic Analyzer Signals：顯示當前被添加到 Logic Analyzer 中的變量或者信號
b) Signal Display：配置信號波形的外觀。
i) Display Type：設置信號顯示輸出模式為Analog（模擬量）、BIt(0或1)或狀態量(信號轉換)。根據數據的類型選擇即可。
ii) Color：選擇數據信號波形顯示的顏色
iii) Hexadecimal Display：顯示以HEX格式顯示信號值。當禁用時，顯示十進制值。
c) Display Range：顯示類型模擬配置信號幅度范圍。范圍值可以用十六進制或十進制格式指定。
i) Max：波形顯示的最大值
ii) Min：波形顯示的 最小值
d) Display Formula（signal & Mask）>> Shift：顯示信號值的特定位
i) And Mask：顯示的信號值指定與掩碼
ii) Shift Right：顯示的信號值指定右移因子
e) Export/Import：
i) Export Signal Definitions：將當前的信號定義(不是信號記錄)保存在一個“*. uvl”文件中。
ii) Import Signal Definitions：導入先前保存在“. uvl”文件中的信號定義。
f) Kill All：清除Logic Analyzer中的全部信號。
圖3-2

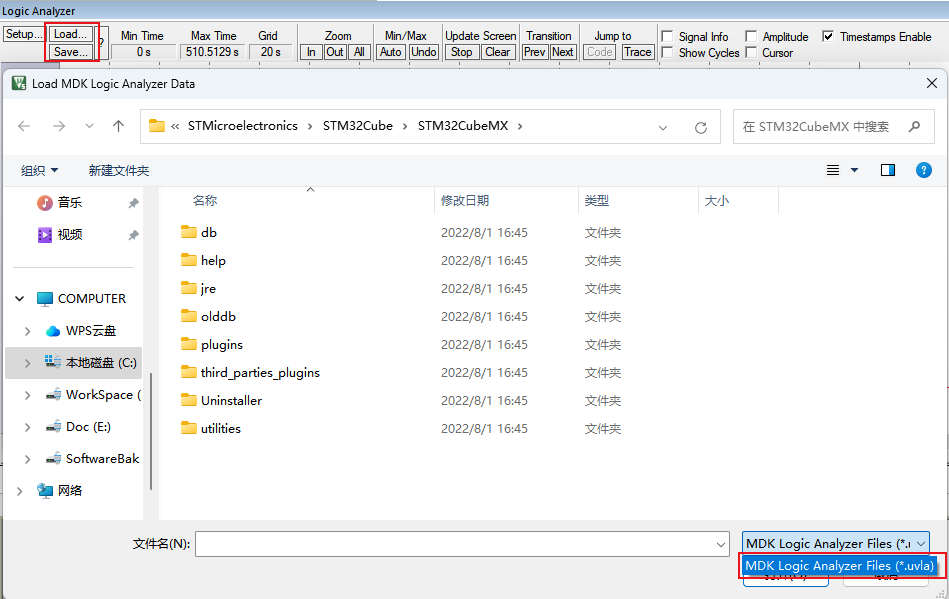

2. Load：將之前記錄并保存的信號導入到文件(*. UVLA)中。（如圖3-3）
3. Save：將信號以專有格式（.UVLA）存儲在一個文件中，或者以逗號分隔的文件格式（.CSV），或以制表符分隔的文件格式（*.TAB）存儲，以便將來進行分析。（如圖3-3）
圖3-3

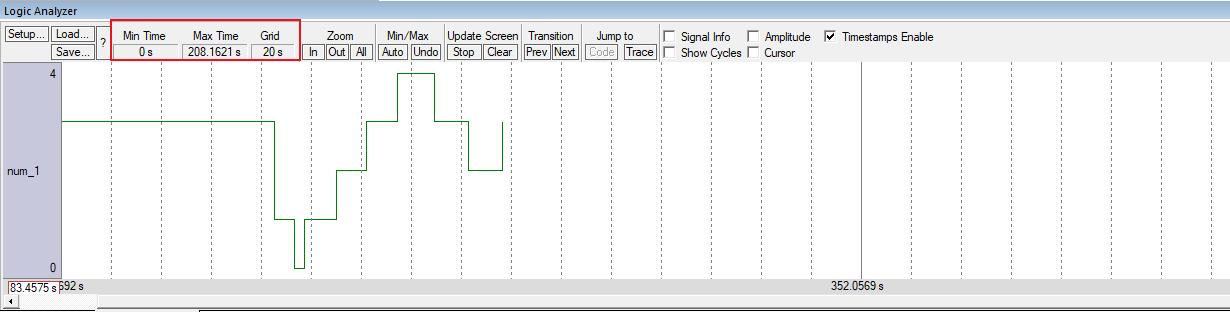

4. 時間字段顯示（如圖3-4）
a) Min Time：設置顯示的信號記錄緩沖區中的第一個時間戳。當μVision記錄信號時，時間從零開始，并不斷向前滾動。
b) Max Time：信號記錄緩沖區的最后一個時間戳。它顯示自信號記錄開始的時間。
c) Grid：設置兩條柵格線之間的時間間隔。
圖3-4

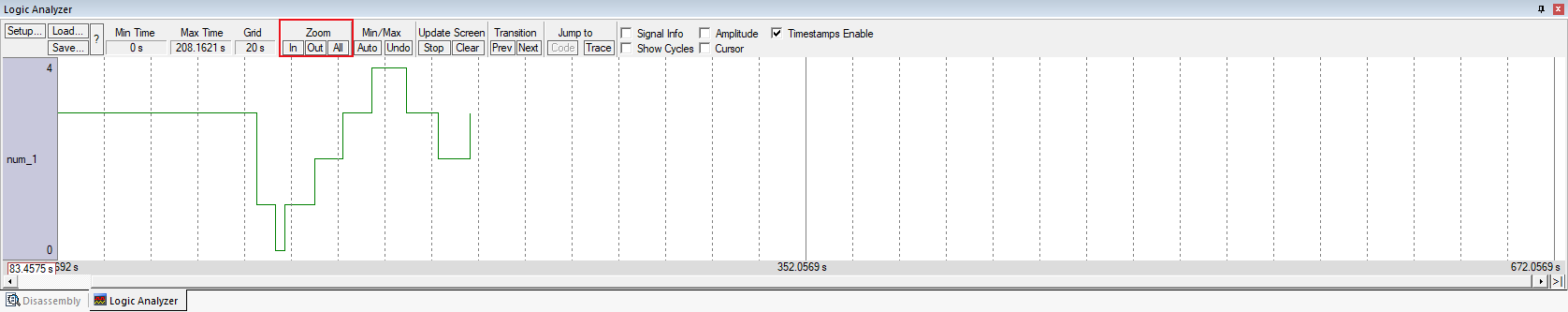

5. Zoom縮放按鈕改變顯示的時間范圍（如圖3-5）:
a) In：放大信號以獲得參考線的詳細視圖。兩條網格線之間的時間間隔變小了。
b) Out：將信號放大，以便更好地查看參考線。兩條網格線之間的時間間隔變大。
c) All：顯示了信號記錄緩沖區的完整內容。
圖3-5
6. Min/Max按鈕配置顯示的信號幅度范圍（如圖3-6）
a) Auto：根據信號記錄緩沖數據自動配置信號幅度范圍。
b) Undo：可恢復在單擊“Auto”按鈕之前存在的幅度范圍設置。
圖3-6

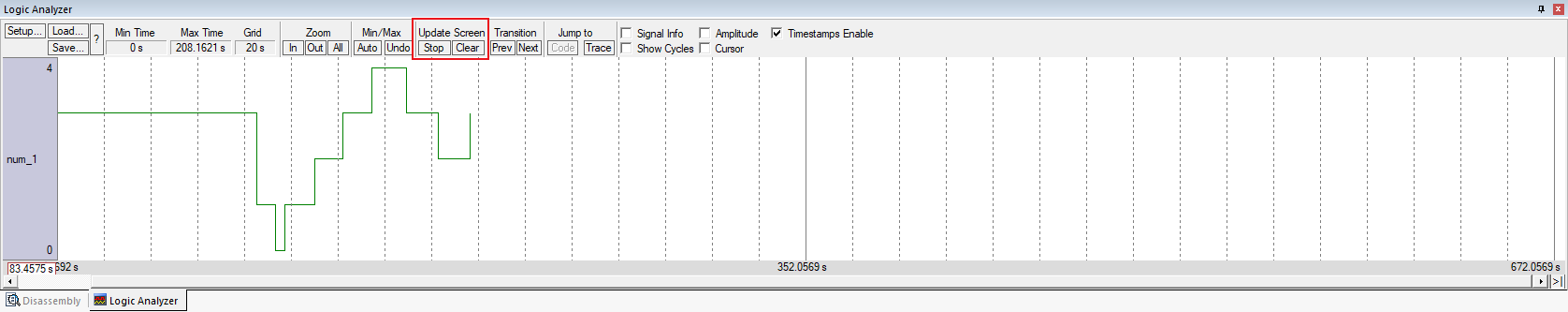

7. Update Screen按鈕用于刷新、停止或清除屏幕內容。（如圖3-7）
a) Start/Stop：Stop停止更新顯示。μVision繼續填充信號記錄緩沖區。單擊按鈕時，該按鈕將其樣板文本更改為Start。Start用來自信號記錄緩沖區和傳入數據的數據更新顯示。單擊按鈕時，該按鈕將其樣板文本更改為Stop。
b) Clear：清空屏幕和數據緩沖區。
圖3-7

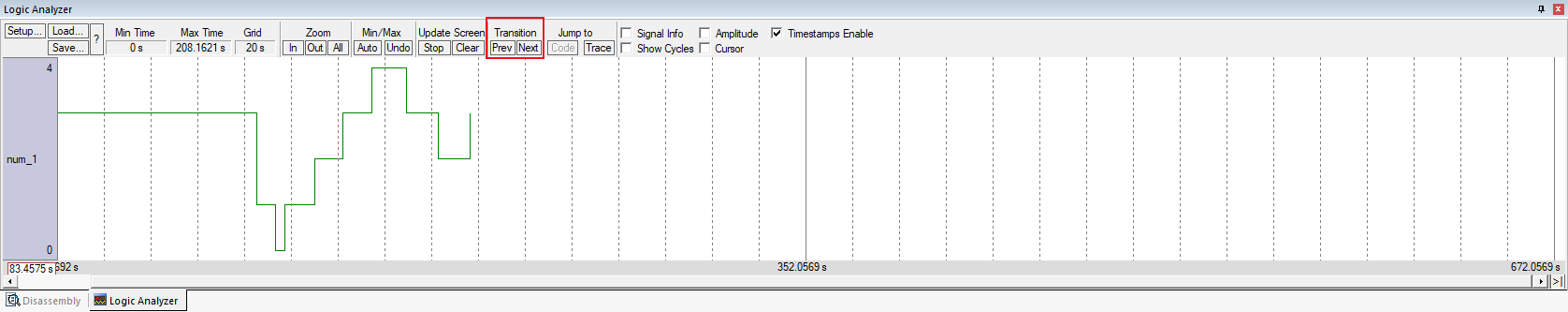

8. Transition按鈕將參考線固定到下一個過渡點。（如圖3-8）
a) Priv：將參考線移動到前一個過渡點。
b) Next：將參考線移動到后續的過渡點。
圖3-8

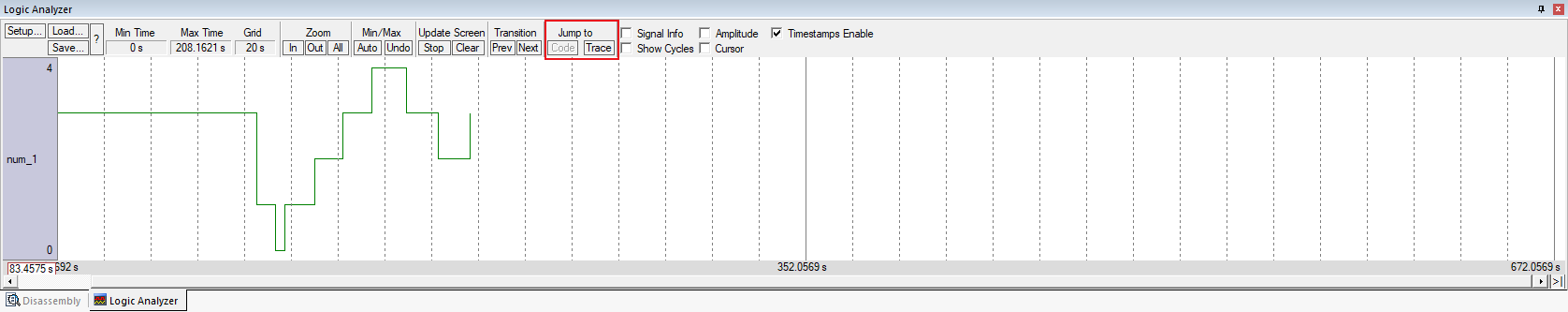

9. Jump to按鈕可導航到與鼠標光標對應的代碼或跟蹤數據。（如圖3-9）
a) Code：打開導致信號轉換的代碼行處的反匯編或源代碼窗口。當程序計數器值被記錄時，該按鈕處于活動狀態。
b) Trace：打開“Trace Data”和“Trace Navigation”窗口。跟蹤記錄與邏輯分析器同步。
10. SIgnal Info：當鼠標懸停在信號點上時，信號信息啟用信號細節。（如圖3-10）
11. Show Cycles：啟用周期信息，這些信息顯示在時間戳軸中。（如圖3-10）
12. Amplitude：啟用參考振幅線，當Cursor啟用時，也啟用鼠標振幅線。（如圖3-10）
13. Cursor：使鼠標光標行能夠顯示鼠標位置的信號值，并與參考行進行增量。（如圖3-10）
14. Timestamps Enable：啟用動態激活時間戳。（如圖3-10）
（如圖3-10）
四、討論分析
1. Logic Analyzer可以添加什么信號或者變量？

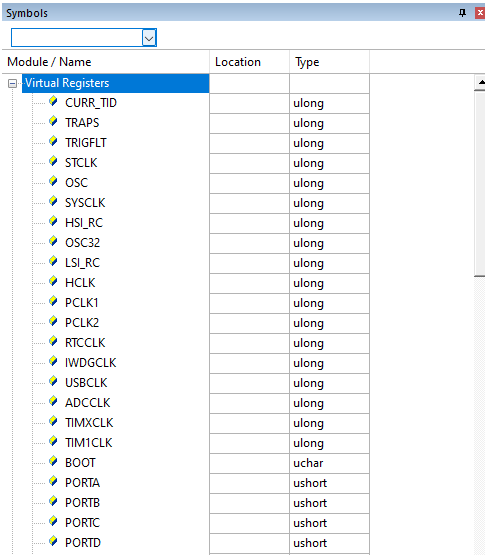

可以添加靜態變量和全局變量?？梢蕴砑釉赟ymbol Windows的各個端口的值。
圖4-1
2. 關于端口值的變化如何查看?
請參考：0101TEC20230814-Keil MDK-邏輯分析
五、結論
Keil MDK的Logic Analyzer功能，可以有效地降低客戶在對于數據或者端口數據的檢測的工作難度。通過Logic Analyzer功能，直觀地通過波形就可以分析出變量的波動情況。確認是否存在數據異常的狀態。還可以有參考性地根據時間戳判斷異常發生的時間等信息。
