首頁 > 資源中心 > FAQ 在keil軟件中創建ARM工程的時候，總是在工程看到有startup_xxxx_hd.s（xxxx為芯片型號）這樣一個文件，該文件為ARM的啟動文件。在工程的main函數執行之前的工作就是執行啟動文件。接下來就具體剖析一下啟動文件的內容與工作。
一、堆棧空間的定義
首先，一開始啟動文件的任務是對于棧空間進行定義：
Stack_Size EQU 0x400：定義棧的空間大小1024字節。
AREA STACK, NOINIT, READWRITE, ALIGN=3：STACK為段名，可以隨意命名；NOINIT表示不初始化；READWRITE表示可讀可寫；ALIGN=3表示按照棧空間按照2^3字節對齊
Stack_Mem SPACE Stack _Size：開辟棧大小1024B并用0填充
__initial_sp：標記棧頂?shù)牡刂?/p>
然后是對于堆空間的定義
Heap_Size EQU 0x200：定義堆大小為512字節
AREA HEAP, NOINIT, READWRITE, ALIGN=3：HEAP為段名，可以隨意命名；NOINIT表示不初始化；READWRITE表示可讀可寫；ALIGN=3表示按照堆空間按照2^3字節對齊
__heap_base：堆空間基址（即起始地址）
Heap_Mem SPACE Heap_Size：開辟堆空間512字節，并清0
__heap_limit：堆空間結束地址
PRESERVE8：設置這個文件告訴編譯器鏈接時堆棧是8字節對齊
THUMB：開始使用thumb指令模式
二、中斷向量表的定義
在堆棧定義好后，接下來的工作就是對于中斷向量表進行定義。
1、中斷向量定義的入口，聲明一些變量。
AREA RESET, DATA, READONLY：表示復位后，中斷向量表映射到地址0
EXPORT __Vectors：聲明全局符號，表示中斷向量表入口地址
EXPORT __Vectors_End：聲明全局符號，中斷向量表結束地址
EXPORT __Vectors_Size：聲明全局符號，中斷向量表大小

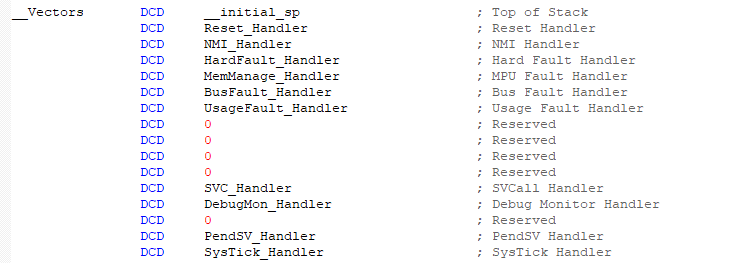

__Vectors DCD __initial_sp ; Top of Stack：表示棧頂?shù)刂?/p>
2、定義中斷的函數指針了。
Reset_Handler定義的是復位中斷的函數指針，NMI_Handler到SysTick_Handler就是內核中斷的函數指針。

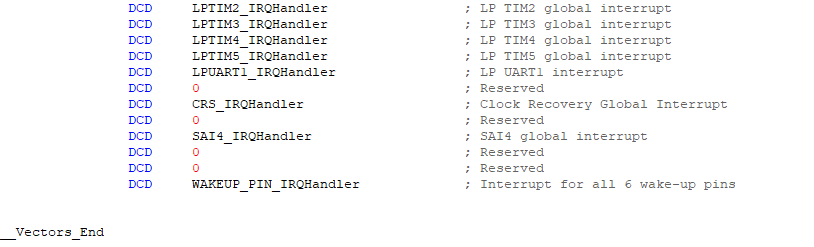

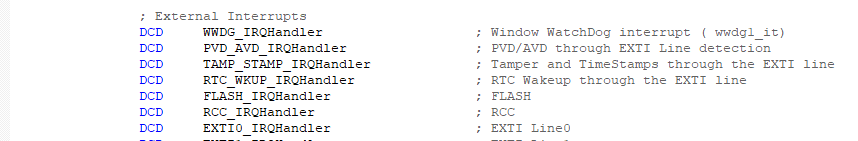

然后從WWDG_IRQHandler到WAKEUP_PIN_IRQHandler就是外設中斷的函數指針。
最后,__Vectors_End表示中斷向量表結束。
3、配置中斷向量表。
_Vectors_Size EQU __Vectors_End - __Vectors：計算中斷向量表的長度
AREA |.text|, CODE, READONLY：定義為只讀代碼段
Reset_Handler PROC：表示復位中斷服務的入口
EXPORT Reset_Handler [WEAK]：這里聲明復位中斷向量為全局的，可供外部調用，WEAK標記本代碼為備用編譯
IMPORT SystemInit：表示導入systeminit
IMPORT __main：表示導入C庫中的main標號，這個是C庫中的內容，非我們自己的main函數
LDR R0, =SystemInit：讓R0等于SystemInit的地址
BLX R0：表示跳到systeminit
LDR R0, =__main：讓R0等于main的地址
BX R0：執行l(wèi)ib_init等C庫的初始化工作，結束后再進入用戶的main函數
ENDP：結束
三、虛擬異常處理程序
這里要進行說明的是[WEAK],weak標記說明：如果使用這個備用的函數（外部文件中沒有XXX_Handler），這里的B指令用nop替換，讓編譯器忽略,外部找不到任何NMI_Handler函數時的警告或錯誤。
四、用戶棧和堆初始化的一個過程
以上就是ARM啟動文件的主要內容。
