首頁 > 資源中心 > FAQ 在電子設計自動化（EDA）領域，使用 Altium Designer 進行電路設計時，網絡標簽的正確使用對于確保電路的連通性和功能性至關重要。隱藏的網絡標簽可能導致電路短路，這種問題往往難以察覺且排查困難。本文將深入探討由網絡標簽隱藏問題引發的電路短路現象，并提供詳細的解決方法，幫助設計人員快速定位并解決問題，保障電路設計的準確性和可靠性。
1、 問題場景

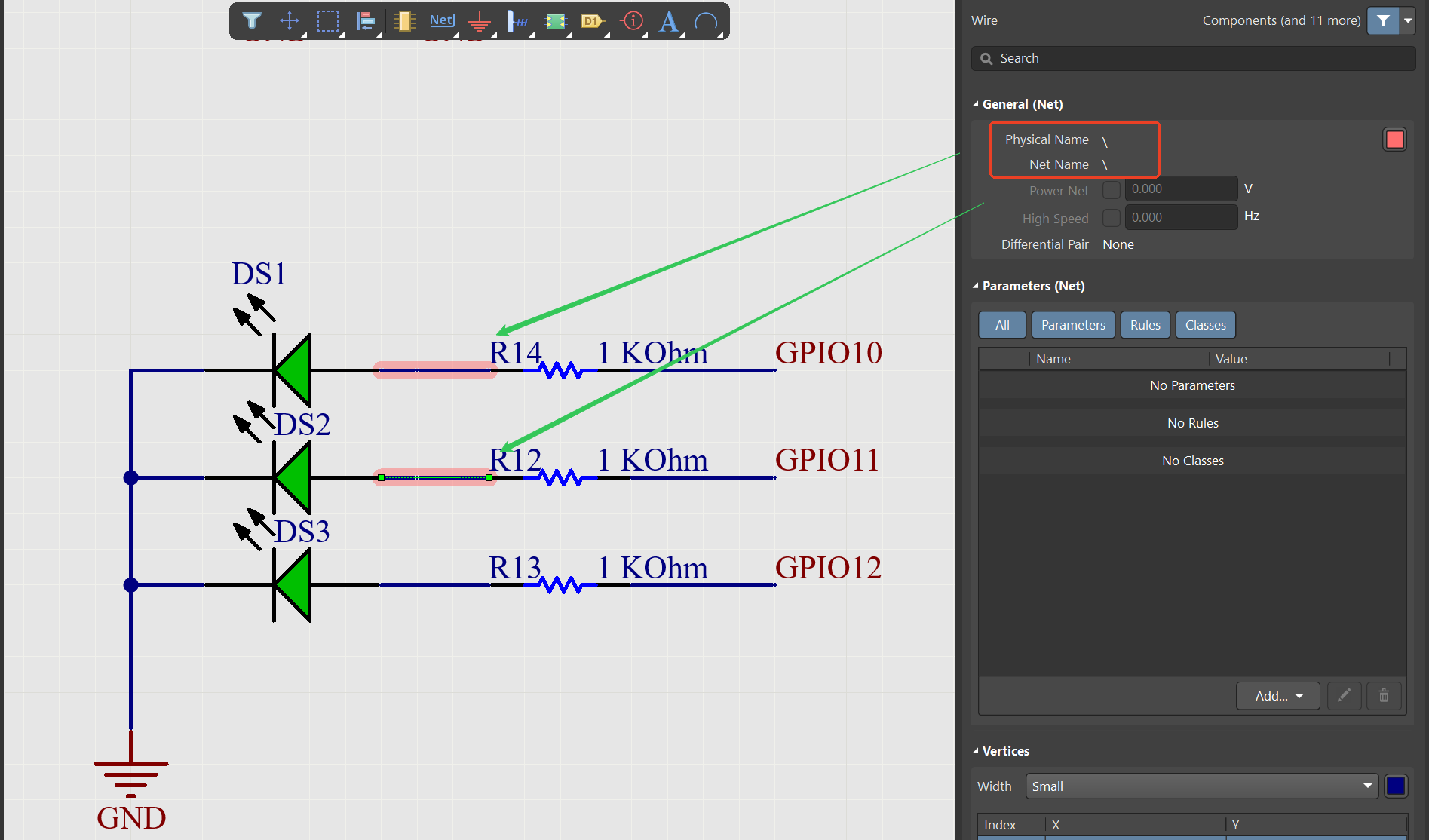

在電路設計過程中，您可能會遇到如下圖所示的情況：兩個完全不相連的電路區域被錯誤地覆蓋上了相同的網絡顏色，直觀上呈現出電路短路的現象。進一步查看屬性面板時，發現這兩個不相連的電路被賦予了相同的網絡名稱。即使嘗試刪除線路并重新走線，問題依舊無法得到解決，這表明問題的根源并非在于線路連接本身，而可能隱藏在網絡標簽的設置或顯示上。

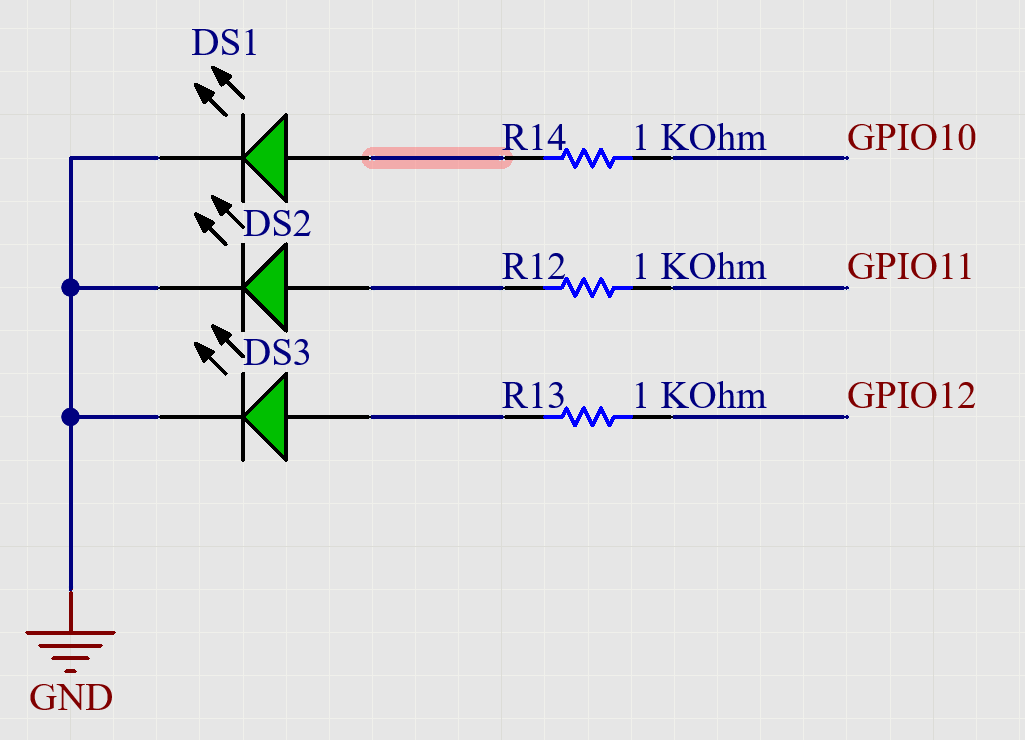

圖 1
2、軟硬件環境
1、軟件版本：Altium Designer 24
2、電腦環境：Windows 10
3、外設硬件：無
3、解決方法
步驟一：查找隱藏的網絡標簽
1. 框選問題電路區域 ：在原理圖編輯界面中，使用鼠標拖動的方式，將出現短路現象的電路區域全部框選。確?？蜻x范圍準確涵蓋所有可能存在隱藏網絡標簽的部分，避免遺漏。
2. 打開【Sch List】面板 ：通過快捷鍵或菜單選項打開【Sch List】面板。該面板用于顯示和管理原理圖中的各種對象，包括網絡標簽、元件、連線等。
3. 篩選僅顯示網絡標簽 ：在【Sch List】面板中，選擇僅顯示對象類型為【Net Labels】的選項。此時，面板將僅列出框選區域內所有的網絡標簽對象，方便我們進一步查找隱藏的網絡標簽。

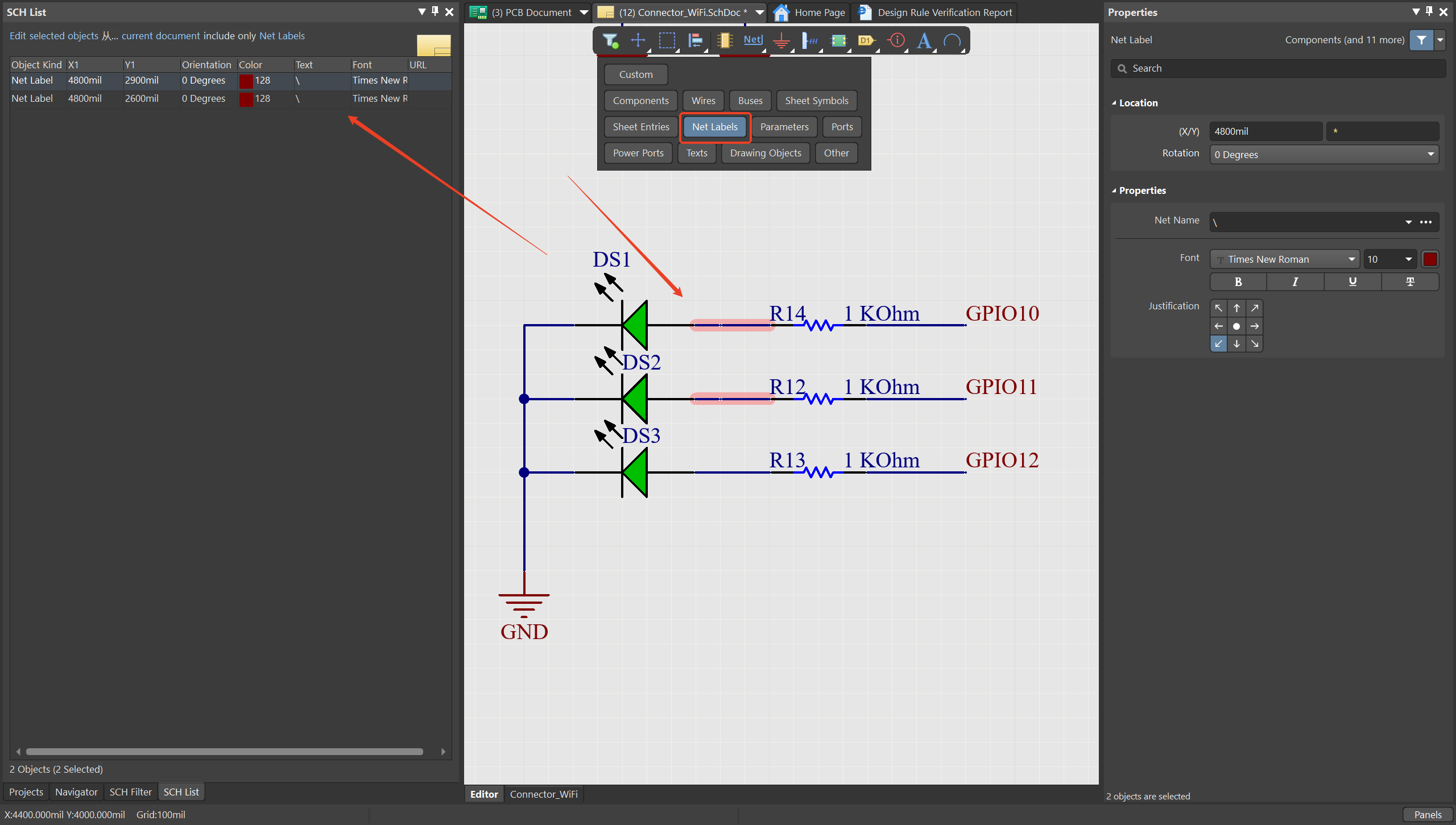

圖 2
步驟二：識別隱藏的網絡標簽
在【Sch List】面板中，仔細查看各個網絡標簽的屬性，重點關注 “Text” 屬性值。當 “Text” 屬性值為 “” 時，該網絡標簽將處于隱藏狀態，并且在原理圖界面中不會顯示其框選狀態。這些隱藏的網絡標簽可能是導致電路短路問題的罪魁禍首。

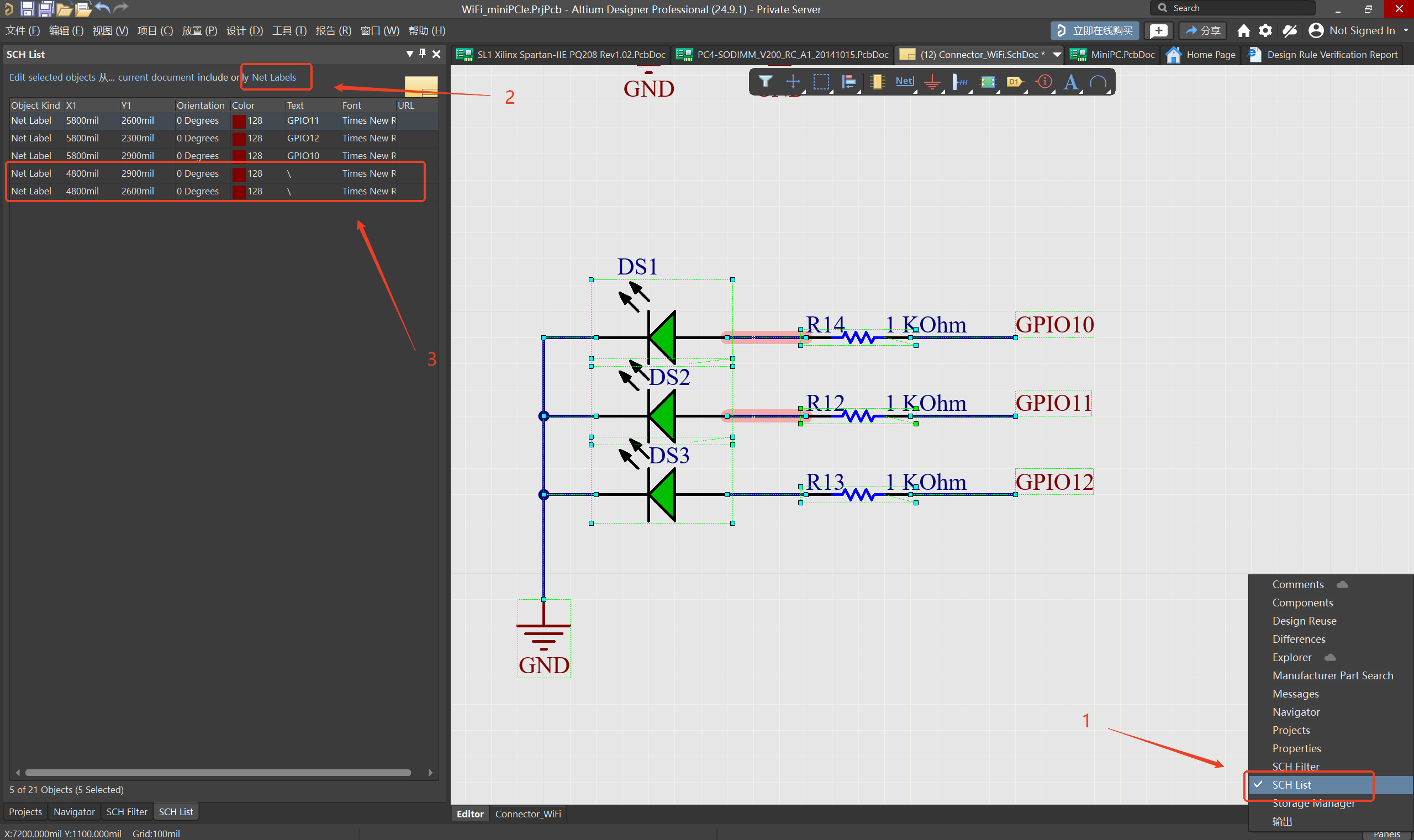

圖 3
步驟三：刪除隱藏的網絡標簽
1. 框選隱藏的網絡標簽 ：在【Sch List】面板中，選中所有 “Text” 屬性值為 “” 的網絡標簽對象?？梢酝ㄟ^按住 Ctrl 鍵并單擊的方式進行多選。
2. 執行刪除操作 ：選中后，點擊鍵盤上的【Delete】鍵，或者在【Sch List】面板中找到相應的刪除按鈕進行點擊，將選中的隱藏網絡標簽刪除。此時，在原理圖界面中，相應的隱藏網絡標簽將被移除，電路短路的問題也將隨之解決。
圖 4
步驟四：驗證修改結果
1. 檢查網絡顏色和名稱 ：刪除隱藏的網絡標簽后，再次查看原理圖中之前出現短路的電路區域。此時，兩個不相連的電路區域的網絡顏色應恢復正常，不再顯示相同的顏色，且在屬性面板中查看網絡名稱時，應為不同的名稱，表明電路短路問題已得到解決。

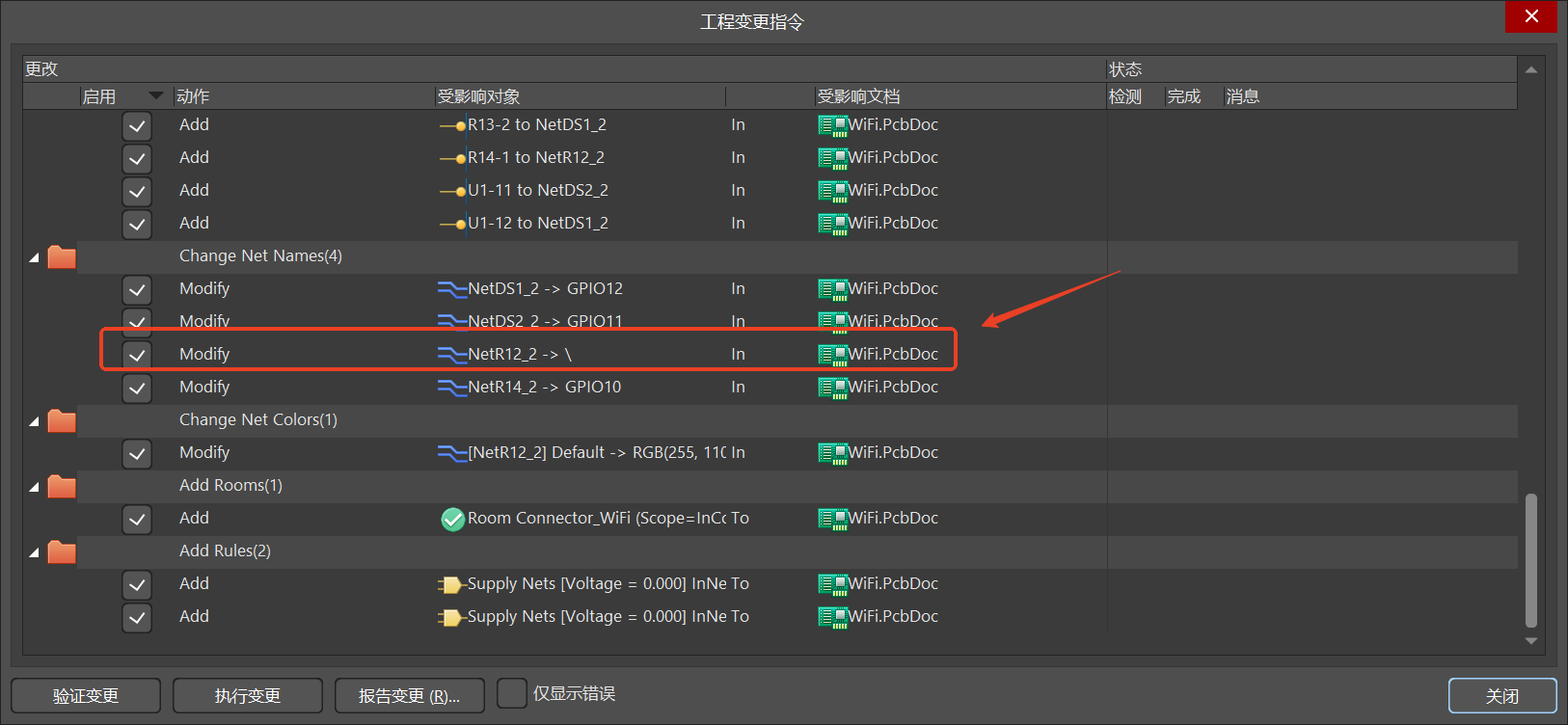

2. 更新到 PCB 并檢查 ECO 清單 ：為了確保修改后的網絡信息能夠正確同步到 PCB 設計中，在進行 update 到 PCB 操作時，仔細查看生成的 ECO 清單。在 ECO 清單中，檢查同步的網絡名稱是否存在 “Text=‘’” 的情況。如果存在，說明還有隱藏的網絡標簽未被完全刪除，需要返回原理圖進一步查找和處理；如果不存在，則表明網絡標簽的修改和刪除操作已經徹底完成，電路設計恢復正常。
圖 5
通過以上詳細的步驟，您可以快速、準確地查找并解決由于隱藏網絡標簽導致的電路短路問題，提高電路設計的效率和質量，避免因隱藏標簽引發的潛在錯誤和故障，確保電路設計的準確性和可靠性。
