首頁 > 資源中心 > FAQ 一、文檔背景
盡管開發板原廠提供了相關文檔，但可能缺乏對 A7 處理器 JTAG 功能的詳細說明。這可能會導致以下問題：
● 開發人員難以理解和利用 A7 處理器的基本功能，阻礙調試和開發進度。
● 在進行Uboot移植過程中，無法應用圖形界面的調試軟件（如ArmDS）直觀對Uboot進行調試，導致開發人員增加工作量和難度。
二、 解決的問題或者進行問題分析
在開發和調試RV1126 AI開發板上運行的A7處理器時，開發人員可能會遇到以下問題：
● 缺乏對JTAG功能的理解: 開發人員可能不清楚RV1126 AI開發板的JTAG硬件配置、A7處理器的JTAG調試寄存器以及如何使用JTAG工具進行調試。
● 調試?yán)щy: 缺乏有效的調試工具和方法，導致開發人員難以定位和解決A7處理器中的故障。
三、 如何在RV1126 AI開發板實現A7處理器JTAG調試功能

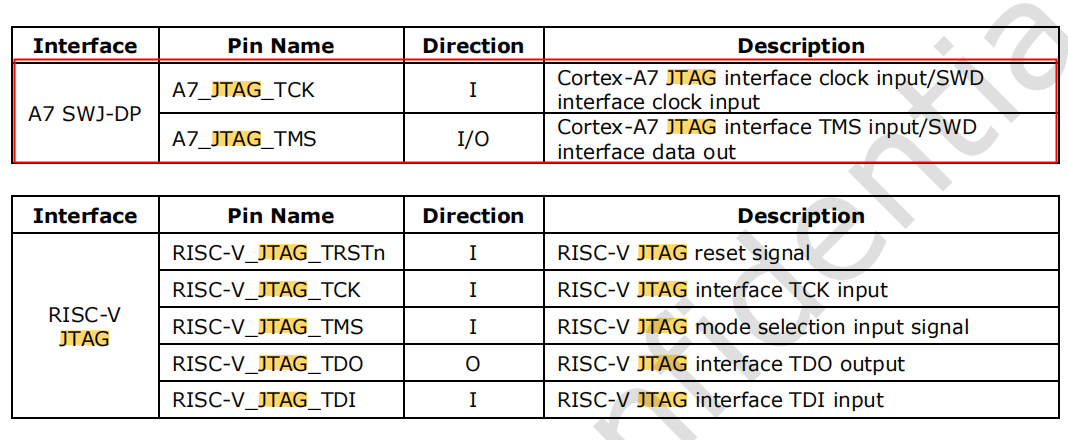

1. 從RV1126的Datasheet中可以查看到RV1126的JTAG有兩個，一個是A7，另一個是RISC-V，如圖3-1所示：
圖3-1

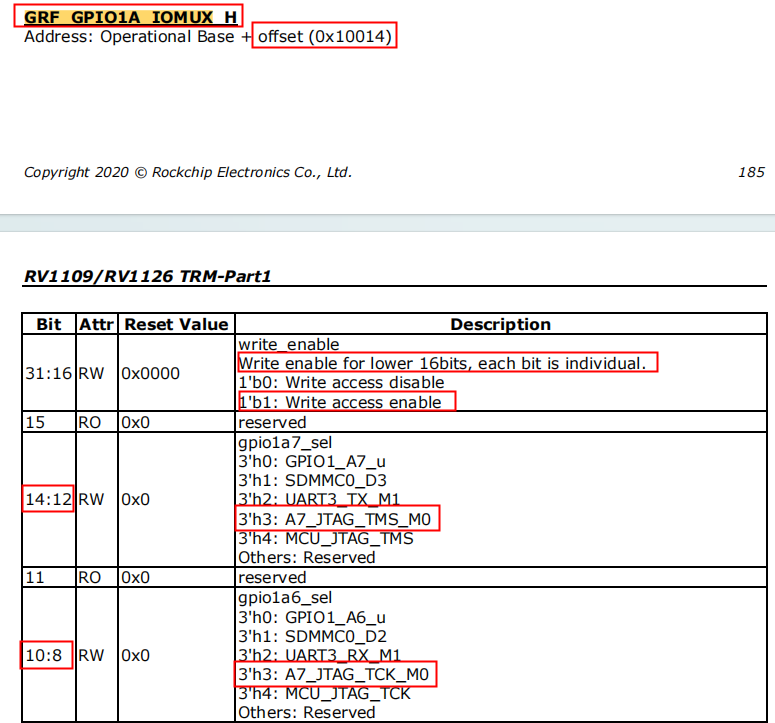

2. 從Rockchip RV1109/RV1126 Technical Reference Manual可以查看到RV1126的A7的JTAG功能配置寄存器：GRF_GPIO1A_IOMUX_H，偏移地址是：0x10014,把GRF_GPIO1A_IOMUX_H配置為0x3300,就可以實現JTAG功能，如圖3-2所示：
圖3-2

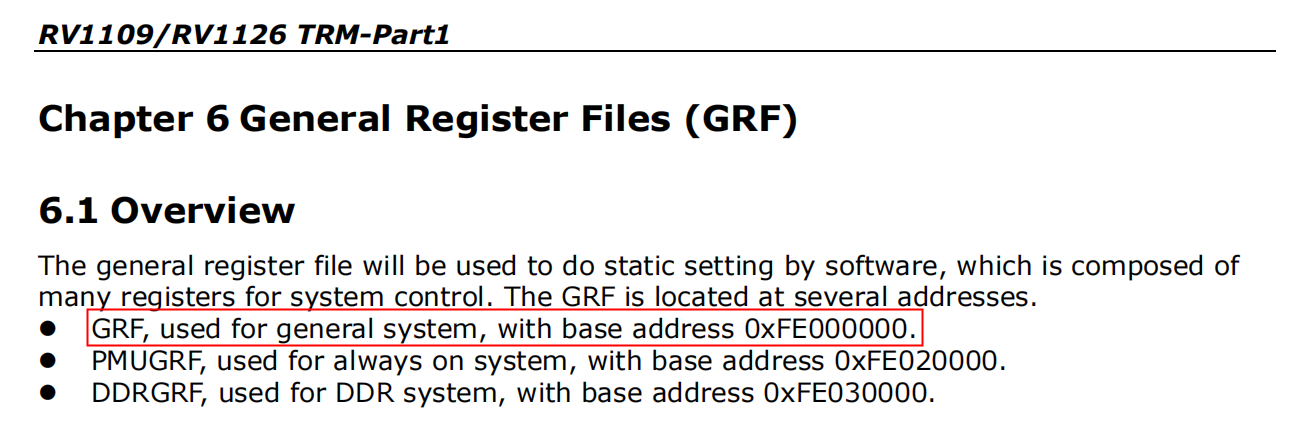

3. 從Rockchip RV1109/RV1126 Technical Reference Manual可以查看到,GRF_GPIO1A_IOMUX_H的基地址：0xFE000000. 則GRF_GPIO1A_IOMUX_H的絕對地址：0xFE010014,如圖3-3所示：
圖3-3

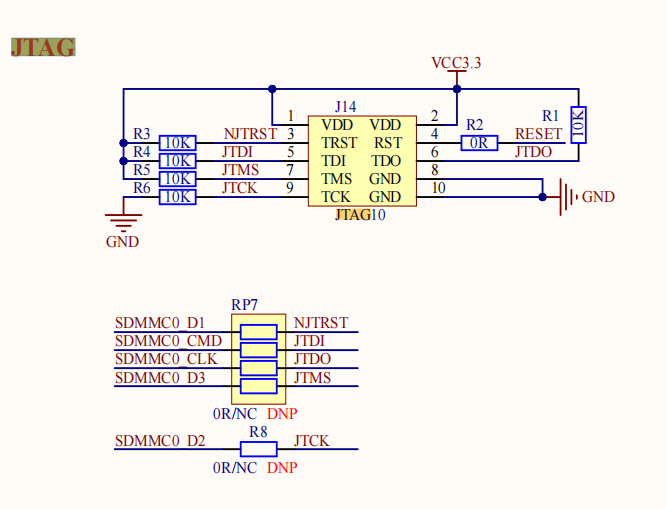

4. 因RV1126 JTAG接口有功能復位需設置，從RV1126 AI開發板的原理圖了解到，需要修改硬件，連接R8與RP7的JTMS引腳，如圖3-4所示：
圖3-4

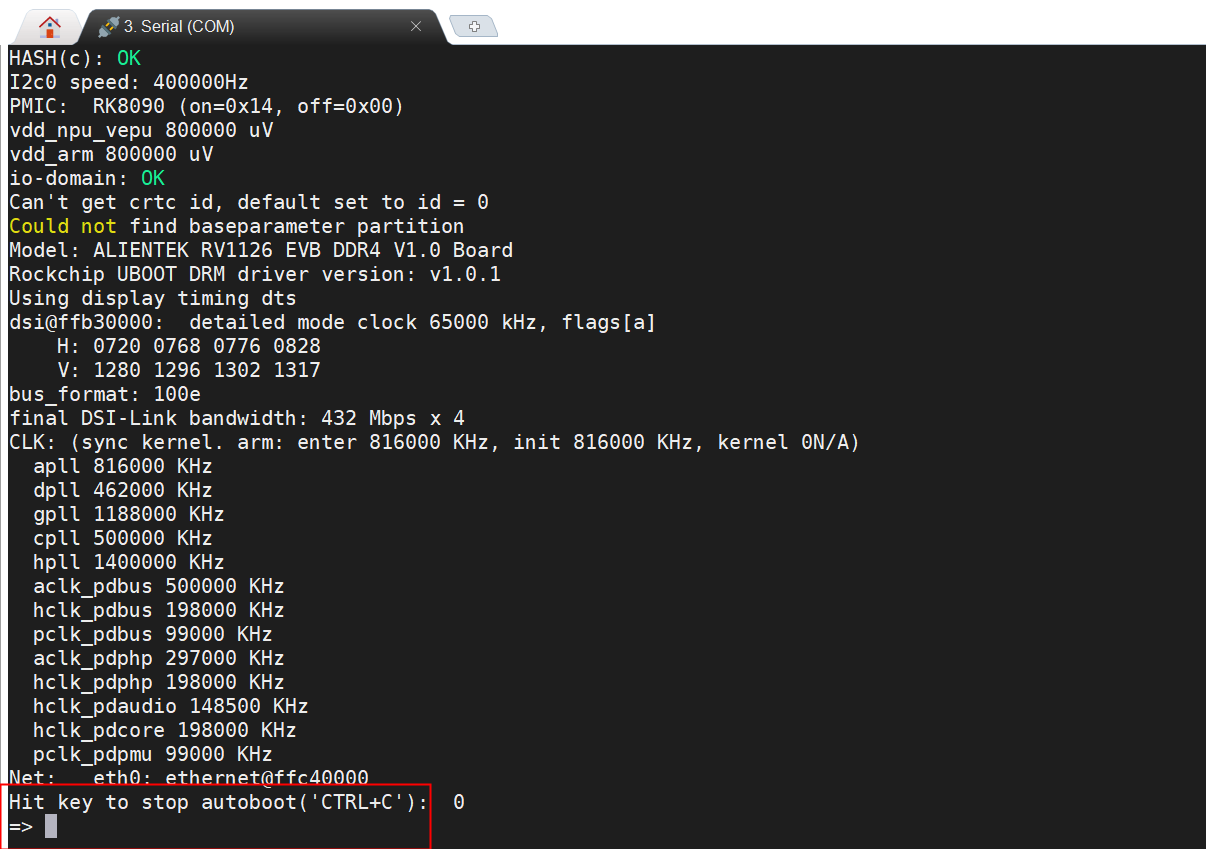

5. 啟動RV1126 AI開發板，并進入到Uboot的命令行下，如圖3-5所示：
圖3-5

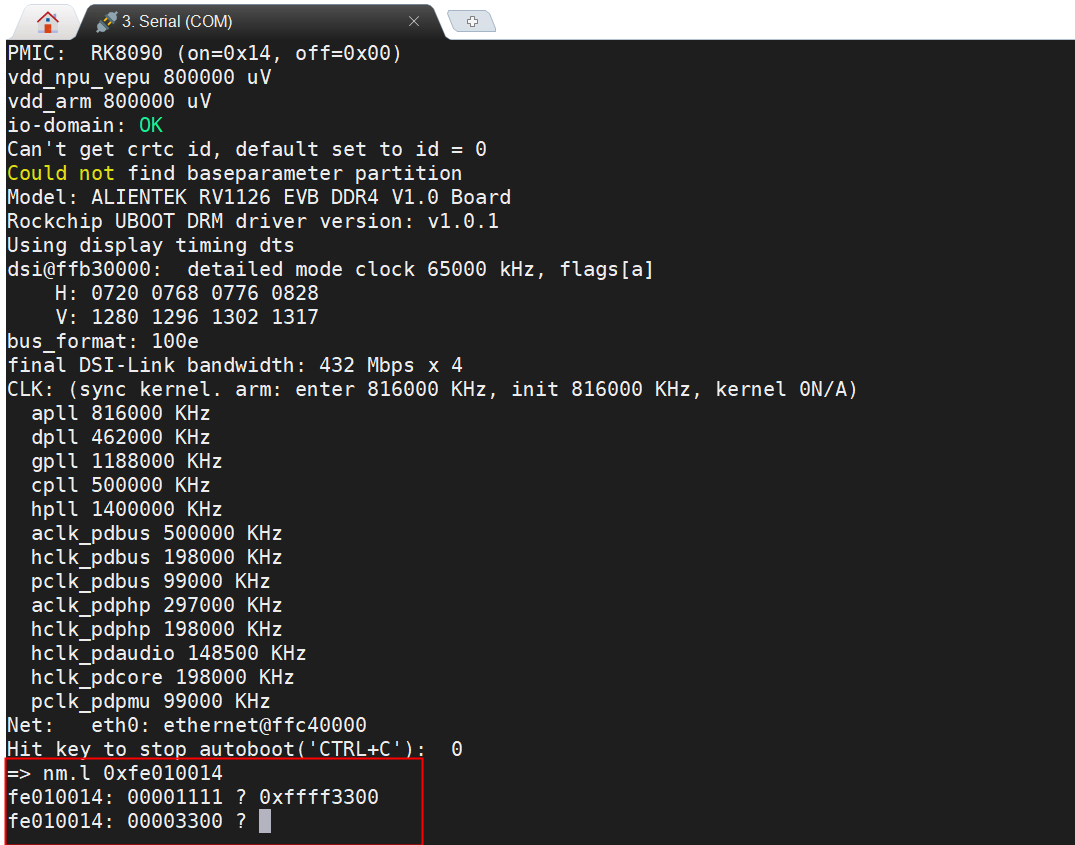

6. 運行“nm.l ”命令，把GRF_GPIO1A_IOMUX_H(0xFE010014)寄存器的值設置為0x3300,如圖3-6所示：
注：設置值時，需要輸入：0xFFFF3300,因“Write enable for lower 16bits, each bit is individual.”。
圖3-6
四、驗證RV1126 AI開發板實現A7處理器JTAG調試功能

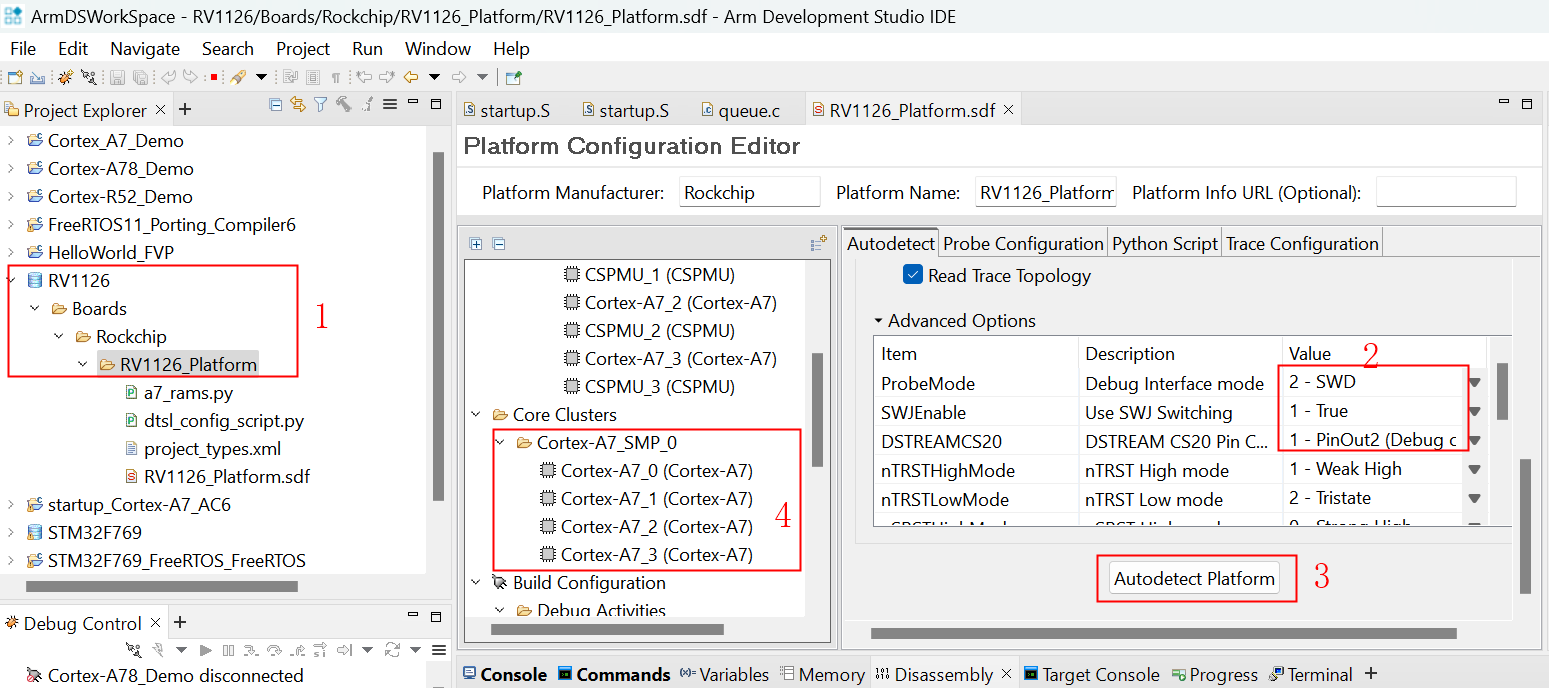

1. 用ArmDS新建的調試平臺，并用Dstream-ST連接好開發板，設置好調試接口的參數，自動掃描平臺，掃描完成后，RV1126 AI開發板的調試模型已創建完成，如圖4-1所示：
圖4-1

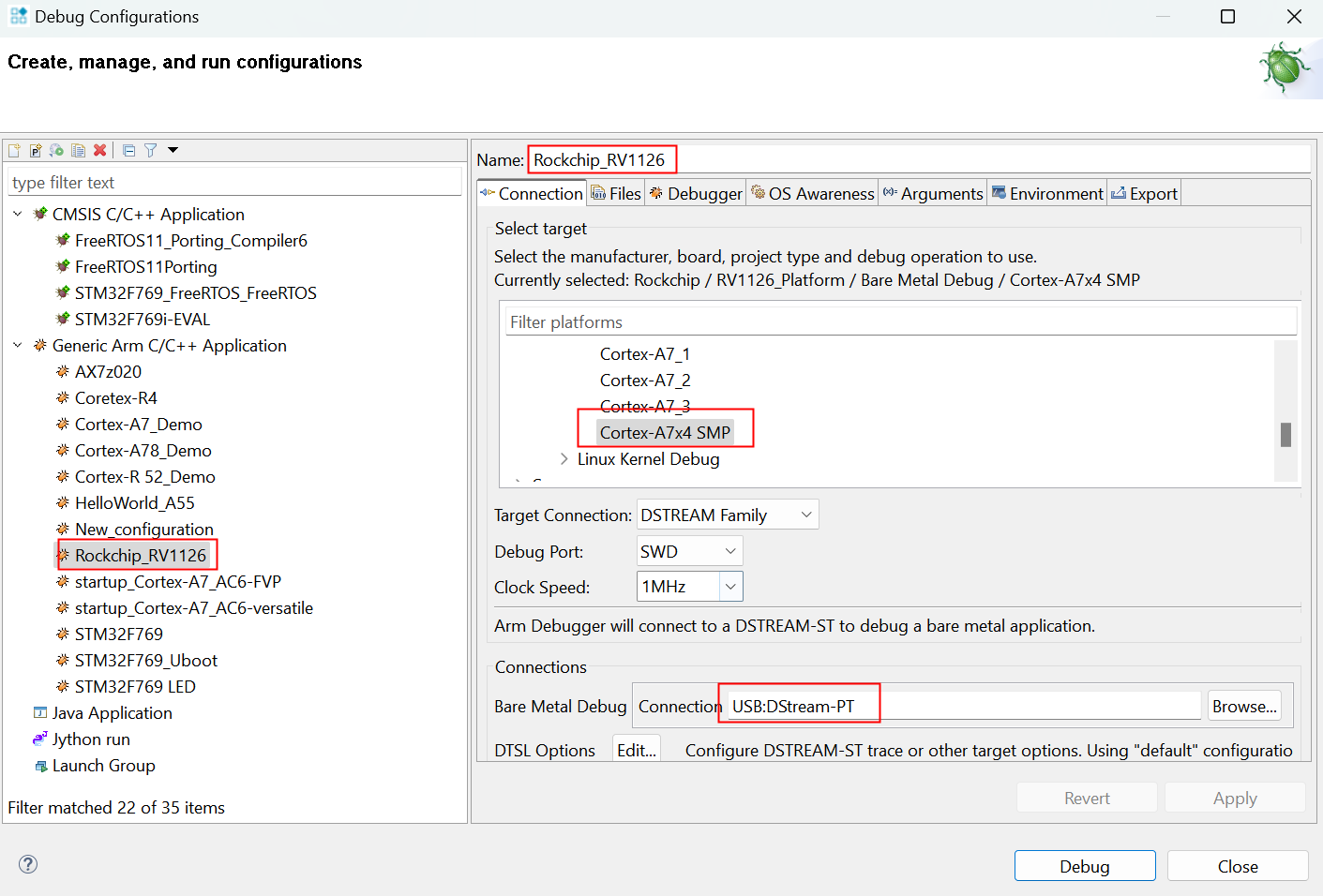

2. 配置一下RV1126 AI開發板的調試模型，如圖4-2所示：
圖4-2

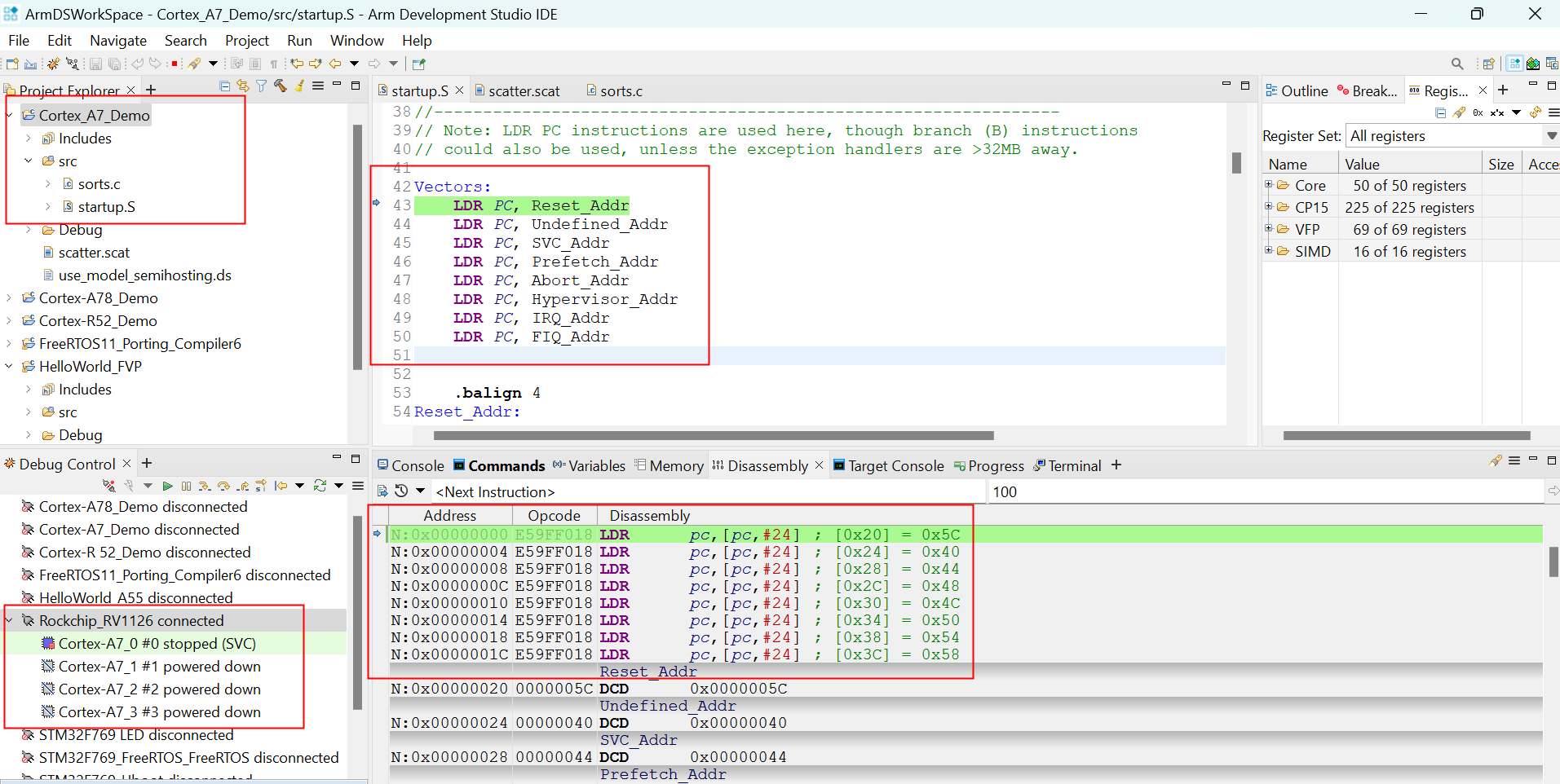

3. 新建一個Cortex-A7的Demo，編譯后，進行調試模式，如圖4-3所示：
圖4-3
五、討論分析
● 問題：如何正確連接JTAG接口的引腳與RV1126處理器？
● 答案：首先，需要查閱RV1126的技術文檔和電路圖，確定JTAG接口的引腳映射。通常包括TDI（數據輸入）、TDO（數據輸出）、TCK（時鐘）、TMS（模式選擇）和TRST（復位）等引腳。確保所有引腳正確連接，特別是電源和地線連接要穩定，避免信號干擾；重點注意一下，RV1126處理器的調試接口的復用；SWD方式與標準JTAG方式的區別。
● 問題：使用的JTAG接口標準是否與開發工具兼容？
● 答案：RV1126通常支持標準的IEEE 1149.1 JTAG接口。確保所使用的JTAG調試器（如U-Link或Dstream-ST）也支持該標準。可以通過調試器的文檔確認其兼容性和支持的特性。
● 問題：如何選擇和配置合適的調試工具和軟件？
● 答案：選擇支持RV1126的調試器，如U-Link或Dstream。安裝相應的驅動和軟件，配置調試軟件（如Keil, ArmDS等），設置正確的目標設備、接口類型和通信參數。調試器通常需要配置配置文件（如.cfg文件）來指定RV1126的特性。
六、結論
JTAG調試是一種非常強大的調試方法，可以用于調試各種類型的電子電路。對于RV1126 AI開發板來說，JTAG調試可以用于調試A7處理器以及其他片上外設。JTAG調試的主要優點包括非侵入性、可控性、可觀察性，主要缺點包括復雜性和速度限制。
