1、文檔目標

用于解析MDK生成的C Compiler list文件的具體內容。

2、問題場景

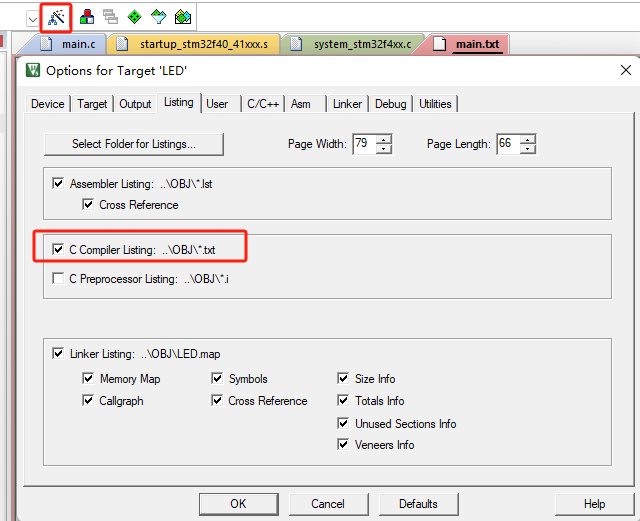

在MDK的options窗口中的Listing欄中有生成對應的源文件的編譯列表（如圖2-1）。但是，對于這個生成的列表中包含什么具體的信息就不太清楚了。

圖2-1

3、軟硬件環境

1、軟件版本：Keil MDK 5.38a

2、電腦環境：Windows 11

3、外設硬件：無

4、解決方法

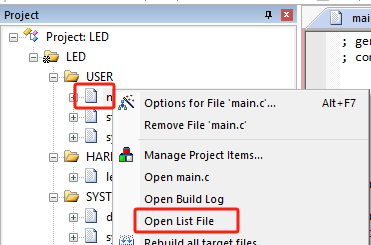

1）、在Project窗口中，選中對應的文件，右鍵選擇打開list文件（如圖4-1）。

圖 4-1

2）、在生成的C Compiler List文件中包含以下的內容：

（1）、第一行，顯示該文件所使用的編譯器型號，第二行顯示編譯器的所執行的編譯參數有哪些。第三行顯示所用的指令集。

; generated by Component: ARM Compiler 5.06 update 7 (build 960) Tool: ArmCC [4d365d]
; commandline ArmCC [--c99 --list --split_sections --debug -c --asm --interleave -o..objmain.o --asm_dir=..OBJ --list_dir=..OBJ --depend=..objmain.d --cpu=Cortex-M4.fp.sp --apcs=interwork -O3 --diag_suppress=9931 -I..CORE -I..SYSTEMdelay -I..SYSTEMsys -I..SYSTEMusart -I..USER -I..HARDWARELED -I..FWLIBinc -I.RTE_LED -IC:UsersUSERAppDataLocalArmPacksKeilSTM32F4xx_DFP2.16.0DriversCMSISDeviceSTSTM32F4xxInclude -D__UVISION_VERSION=538 -D_RTE_ -DSTM32F407xx -D_RTE_ -DSTM32F40_41xxx -DUSE_STDPERIPH_DRIVER --omf_browse=..objmain.crf main.c]
                          THUMB

（2）、第一行表示用AREA中定義了一個名為i.main的內存區域，Code表示這個區域是存儲代碼的，READOLY表示該區域是只讀的，ALIGN=2表示該區域的對齊方式是2字節。

第二行main PROC表示main 函數開始的位置。

然后，后面的就都是對應語句的匯編指令了，到最后的ENDP表示結束位置

                          AREA ||i.main||, CODE, READONLY, ALIGN=2

                  main PROC
;;;13     }
;;;14     int main(void)
000000  20a8              MOVS     r0,#0xa8
;;;15     {
;;;16      //int num = 9;
;;;17     	delay_init(168);		  //3?ê??ˉ?óê±oˉêy
000002  f7fffffe          BL       delay_init
;;;18     	add(3,4);
;;;19     	LED_Init();		        //3?ê??ˉLED???ú
000006  f7fffffe          BL       LED_Init
;;;20
;;;21       /**????ê?í¨1y?±?ó2ù×÷?aoˉêyμ?·?ê?êμ??IO????**/
;;;22     	while(1)
;;;23     	{
;;;24     		GPIO_ResetBits(GPIOF,GPIO_Pin_9);
00000a  f44f7400          MOV      r4,#0x200
00000e  4d0f              LDR      r5,|L2.76|
;;;25     		GPIO_SetBits(GPIOF,GPIO_Pin_10);   //LED1??ó|òy??GPIOF.10à-??￡??e μèí?LED1=1;
000010  0066              LSLS     r6,r4,#1
;;;26     		delay_ms(500);  		   //?óê±300ms
000012  f44f77fa          MOV      r7,#0x1f4
                  |L2.22|
000016  4621              MOV      r1,r4                 ;24
000018  4628              MOV      r0,r5                 ;24
00001a  f7fffffe          BL       GPIO_ResetBits
00001e  4631              MOV      r1,r6                 ;25
000020  4628              MOV      r0,r5                 ;25
000022  f7fffffe          BL       GPIO_SetBits
000026  4638              MOV      r0,r7
000028  f7fffffe          BL       delay_ms
;;;27     		GPIO_SetBits(GPIOF,GPIO_Pin_9);	   //LED0??ó|òy??GPIOF.0à-??￡??e  μèí?LED0=1;
00002c  4621              MOV      r1,r4
00002e  4628              MOV      r0,r5
000030  f7fffffe          BL       GPIO_SetBits
;;;28     		GPIO_ResetBits(GPIOF,GPIO_Pin_10); //LED1??ó|òy??GPIOF.10à-μí￡?áá μèí?LED1=0;
000034  4631              MOV      r1,r6
000036  4628              MOV      r0,r5
000038  f7fffffe          BL       GPIO_ResetBits
;;;29     		delay_ms(500);                     //?óê±300ms
00003c  4638              MOV      r0,r7
00003e  f7fffffe          BL       delay_ms
;;;30
;;;31     		printf("hello,worldrn");
000042  a003              ADR      r0,|L2.80|
000044  f7fffffe          BL       __2printf
000048  e7e5              B        |L2.22|
;;;32
;;;33     	}
;;;34     }
;;;35
                          ENDP

3）、最后面的Start embedded assembler到End embedded assembler這個部分是表示編譯器開始處理內嵌匯編代碼（inline assembler）。列出具體的匯編指令和它們如何映射到內存地址的情況。

;*** Start embedded assembler ***

#line 1 "main.c"
	AREA ||.rev16_text||, CODE
	THUMB
	EXPORT |__asm___6_main_c_add____REV16|
#line 129 "..\CORE\core_cmInstr.h"
|__asm___6_main_c_add____REV16| PROC
#line 130

 rev16 r0, r0
 bx lr
	ENDP
	AREA ||.revsh_text||, CODE
	THUMB
	EXPORT |__asm___6_main_c_add____REVSH|
#line 144
|__asm___6_main_c_add____REVSH| PROC
#line 145

 revsh r0, r0
 bx lr
	ENDP

;*** End   embedded assembler ***
