對于DStream仿真器上面的指示燈亮滅代表的意義進行分析。
2、 問題場景
主要對于DStream仿真器的使用過程中，不同的情況下面仿真器的指示燈會進行相應的亮滅。了解一下不同指示燈的亮滅所提示的信息，可以了解仿真過程中出現的一些問題。
3、軟硬件環境
1、軟件版本：ARM DS 2022.2
2、電腦環境：Windows 11
3、外設硬件：DStream仿真器
4、解決方法

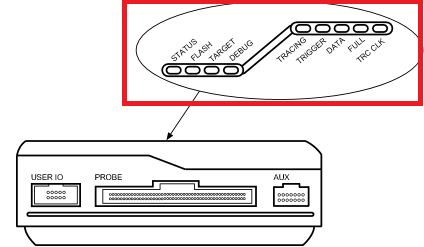

DStream指示燈上面一共有9個指示燈（如圖1）。分別為調試特性的指示燈和Trace特性的指示燈。
1、STATUS、FLASH、TARGET、DEBUG代表DSTREAM調試特性的LED指示燈。
（1）STATUS：當在調試過程中檢測到嚴重錯誤，STATUS LED會連續亮紅燈。這個時候必須重新啟動DSTREAM才能繼續使用它。重新啟動就需要按住RESET按鈕大約三秒鐘，直到STATUS LED熄滅。
（2）FLASH：FLASH LED亮綠色，表示當前該設備正在訪問其內部閃存。
（3）TARGET：當通過探頭檢測到目標VTref引腳時，TARGET LED發光。
（4）DEBUG ：當調試數據傳輸正在進行時，DEBUG LED亮綠色。
2、TRACING、TRIGGER、DATA、FULL、TRC CLK代表DSTREAM跟蹤特性的LED指示燈。
（1）TRACING：TRACING指示燈表示當前正在進行跟蹤調試。
（2）TRIGGER：TRIGGER指示燈表示檢測到觸發器。
（3）DATA：DATA LED指示數據緩沖區中有有效數據。
（4）FULL：當捕獲到足夠數量的跟蹤數據以填充定義的緩沖區大小時，FULL LED會亮起。然后緩沖區進行包裝，并繼續捕獲跟蹤數據，覆蓋捕獲的原始跟蹤數據。
（5）TRC CLK：TRC CLK指示燈亮綠色表示檢測到有效的跟蹤時鐘。TRC CLK LED亮紅色表示跟蹤時鐘有問題。如果出現傳感器的TRC CLK LED為綠色，DSTREAM單元TRC CLK LED為紅色，則表示目標正在輸出跟蹤時鐘，但DSTREAM無法鎖定它。可能存在時鐘頻率過高或時鐘頻率變化太大的情況導致這樣的想象發生。
圖1
