Altium Designer 25.0
Altium Designer 25.0發行說明
PCB CoDesign協同設計改進
新增撤銷合并更改的功能

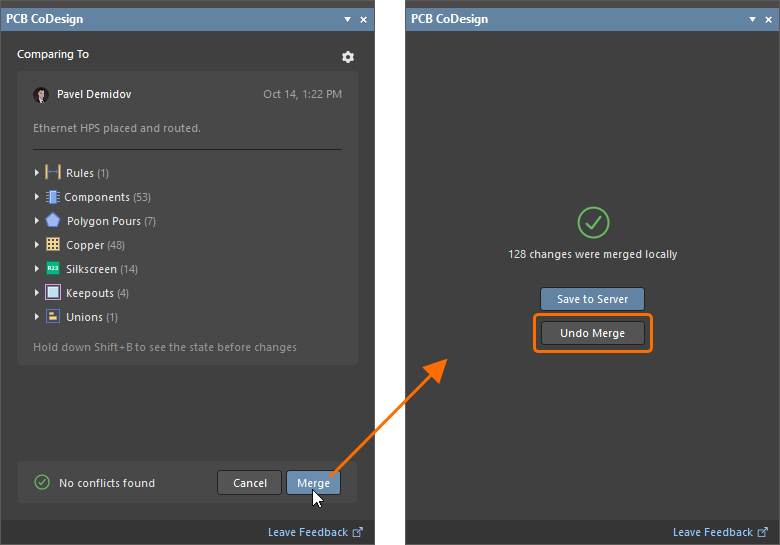

在 PCB CoDesign 協同設計面板中添加了【Undo Merge】撤銷合并控件。當設計完成合并后，此控件會出現在面板中，允許您在必要時撤銷合并結果。
約束管理器改進
更新了指令導入流程

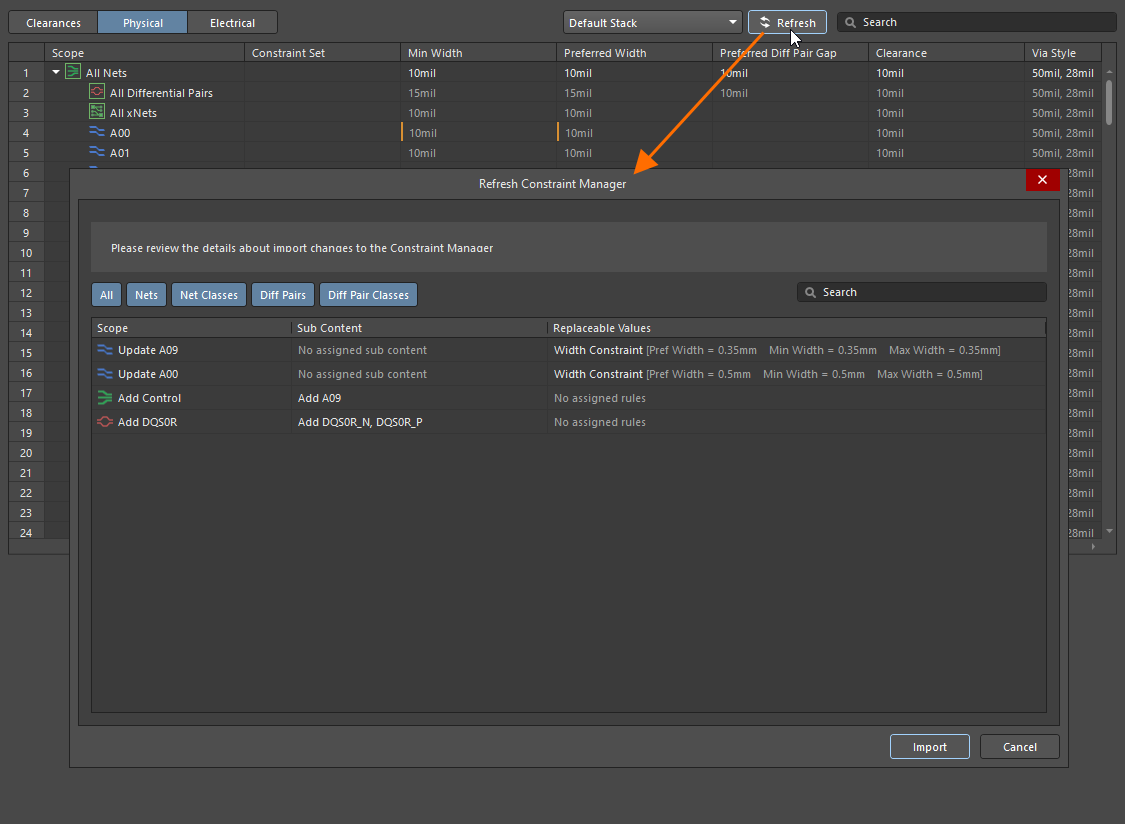

從指令導入到Constraint Manager的功能已被增加進【Refresh】刷新功能中。當在Constraint Manager中點擊【Refresh】按鈕時，會打開“Refresh Constraint Manager”對話框,包含了規則指令導入的概要。通過點擊對話框中的【Import】按鈕來完成導入的過程。
檢測網絡類、差分對及差分對類中的變更

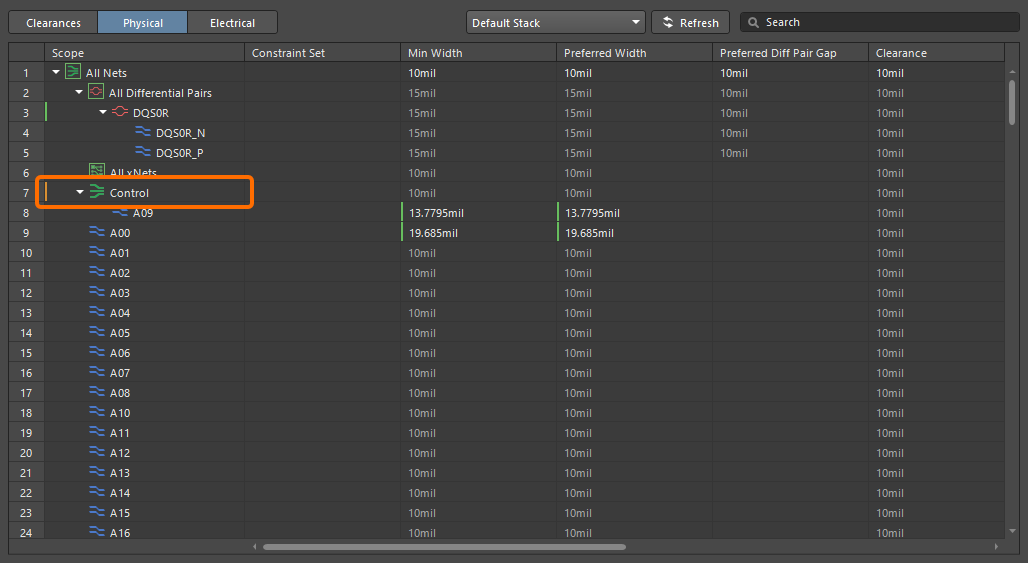

現在可以檢測到通過指令導入的網絡類、差分對及差分對類中的變更（新增或移除的元素），并且可以同步的不一致情況（即原理圖與約束管理器之間的不一致），會在相應對象名稱左側顯示橙色提示條。
導線鍵合改進
增強了裸片焊盤在重疊三維主體上的放置功能
裸片焊盤現在會按照高度綁定到其所在的三維主體，而不是裸片焊盤位置處的最高三維主體上。當在同一位置上存在多個三維主體時（例如，當PCB被外殼覆蓋時），此項功能將確保裸片焊盤能夠留在正確的三維主體表面上。
如果裸片焊盤放置位置處存在多個三維主體，則您現在可以從重疊主體集內選定需要放置焊盤的三維主體。

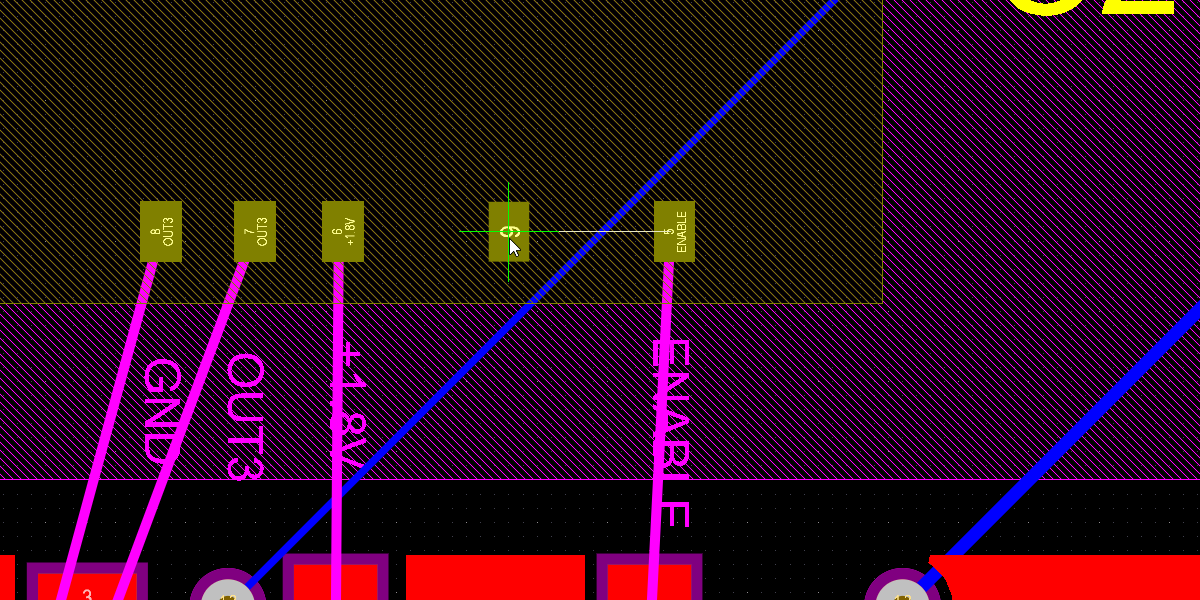

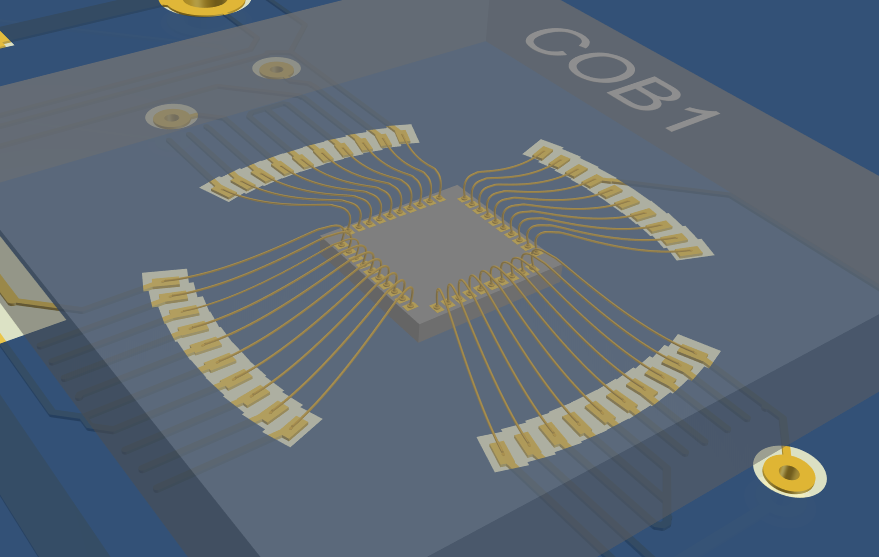

將裸片焊盤放置在存在多個三維主體的重疊位置。

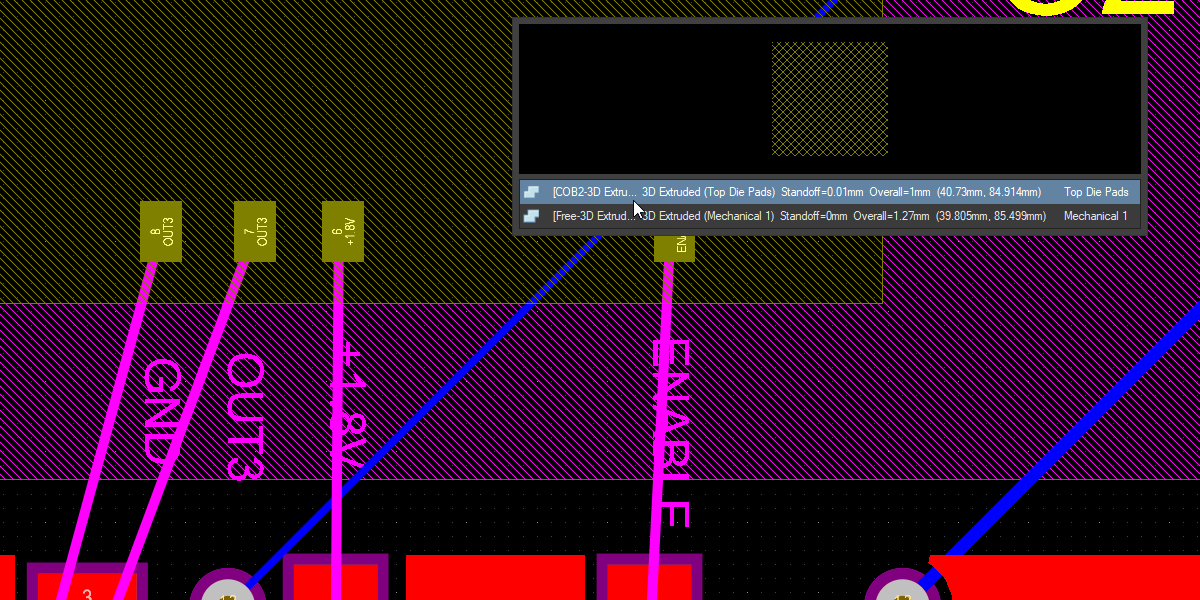

在此情況下，會出現一個選定彈出對話框，以確保您能夠選擇需要綁定焊盤的三維主體。

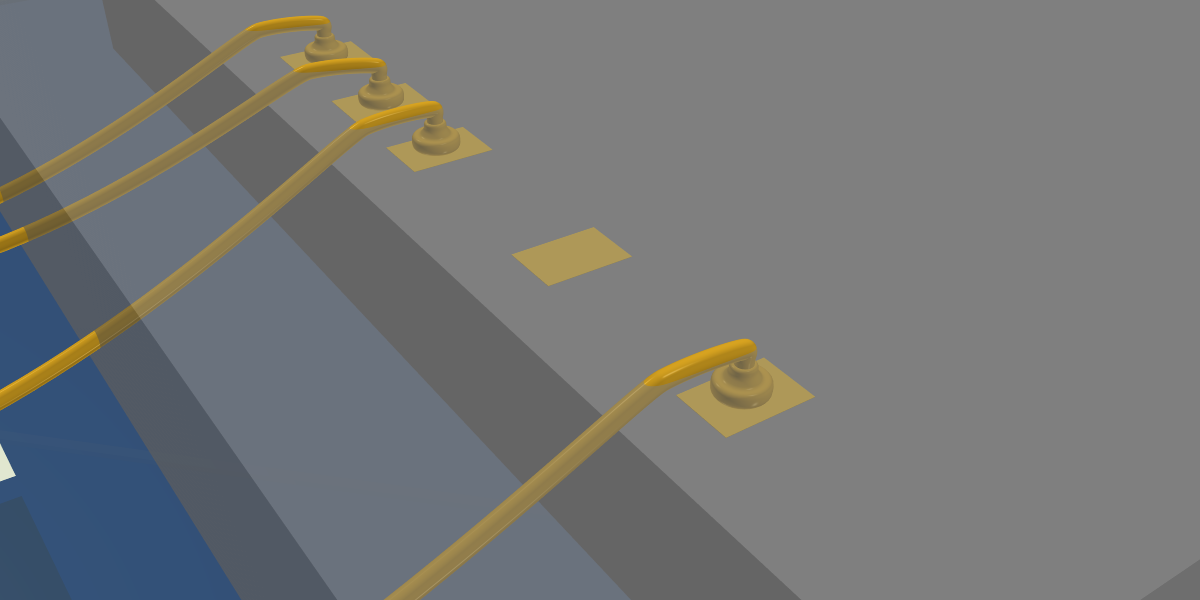

在三維模式下，您會看到裸片焊盤位于所選的三維主體表面上。
增強了導線鍵合表報表中的排序功能

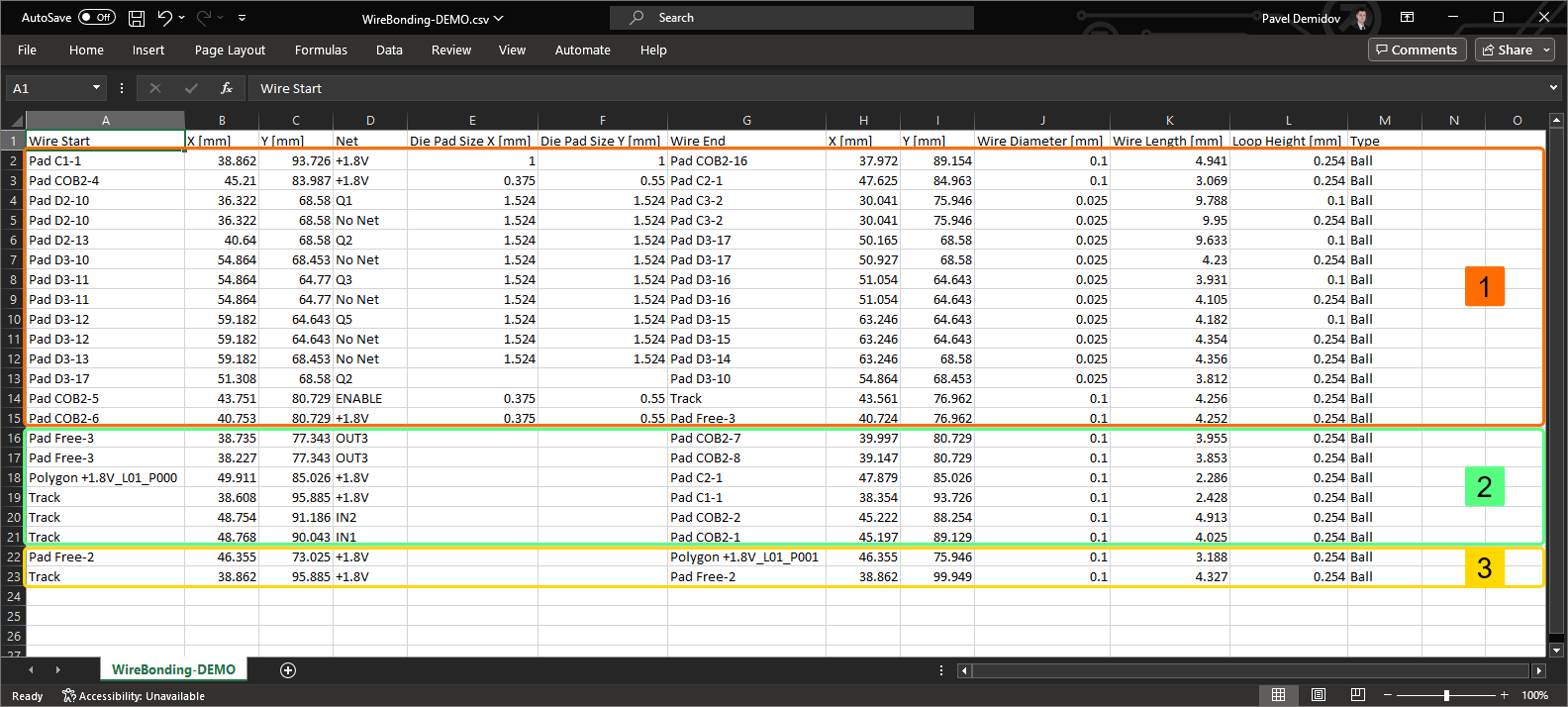

增強了導線鍵合表報表中的排序功能。表內的入口現在將按照如下方式進行排序：
- 首先，將列出始于元件基元的鍵合導線。此組內的入口將首先按照元件位號標識符的字母順序，然后按照焊盤位號標識符的字母順序進行排序。
- 然后，將列出始于自由基元而終于元件基元的鍵合導線。此組內的入口將按照基元名稱和/或位號標識符的字母順序進行排序。
- 最后，將列出起始于自由基元且終止于自由基元的鍵合導線。此組內的入口同樣將按照字母順序進行排序。
多板設計改進
支持外部外設/元件（開放測試階段）
本次發布擴展了多板設計領域的功能，新增對非常規子PCB裝配體的外部外設/元件（即“非PCB”元件）的支持。例如，這些元件包括外部開關、傳感器以及其他現成的第三方電子模塊。
多板原理圖文檔（*.MbsDoc）通過支持以下兩種新對象類型實現了這一功能：
- 自定義部件（Custom Part）

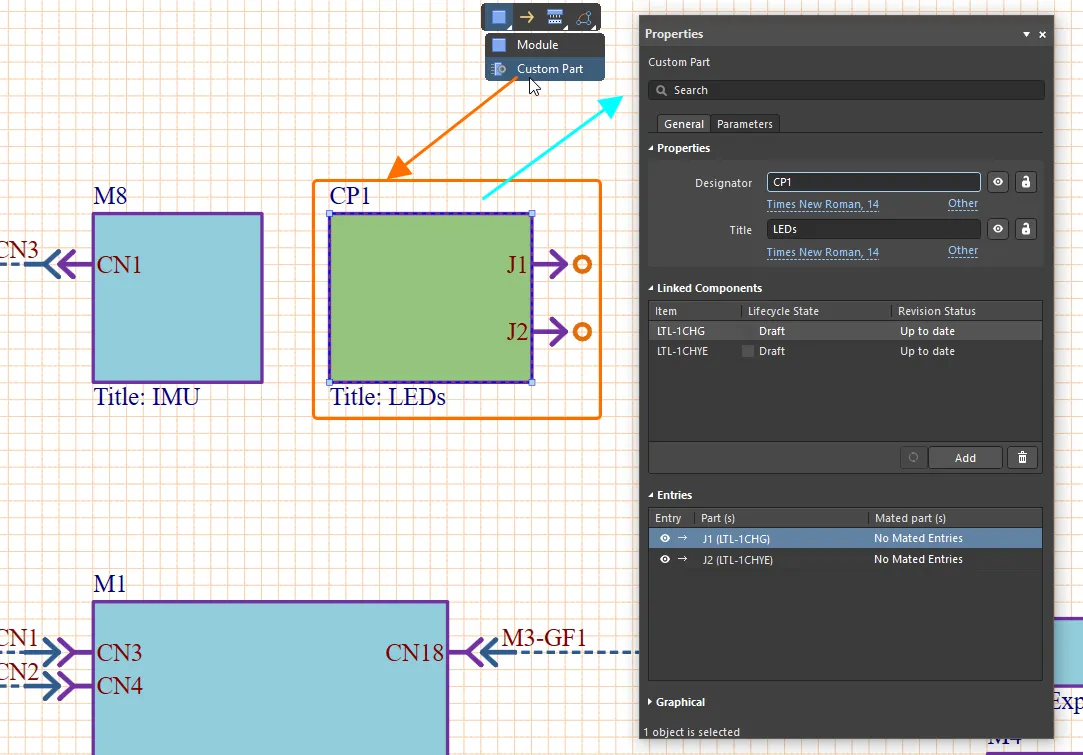

自定義部件是指類似于模塊的實體，可鏈接一個或多個庫元件的功能。通過主菜單的 Place ? Custom Part 命令或Active Bar的 Custom Part 命令添加到多板原理圖文檔中。系統會自動為每個鏈接的元件添加一個入口。
- 自定義連接（Custom Connection）
自定義連接支持通過從“Components”面板中拖放所需元件到圖紙上的空白區域，單個庫元件添加到多板原理圖文檔中。系統會自動為元件的每個引腳添加一個入口。
請注意，您還可以為元件創建專門用于多板原理圖文檔的自定義符號。在引腳屬性的 Name 字段中添加逗號分隔的名稱后，可將多個引腳分組導入口中，從而以更少的入口創建視覺上更加簡潔的符號，使此類元件的連接更加簡便。

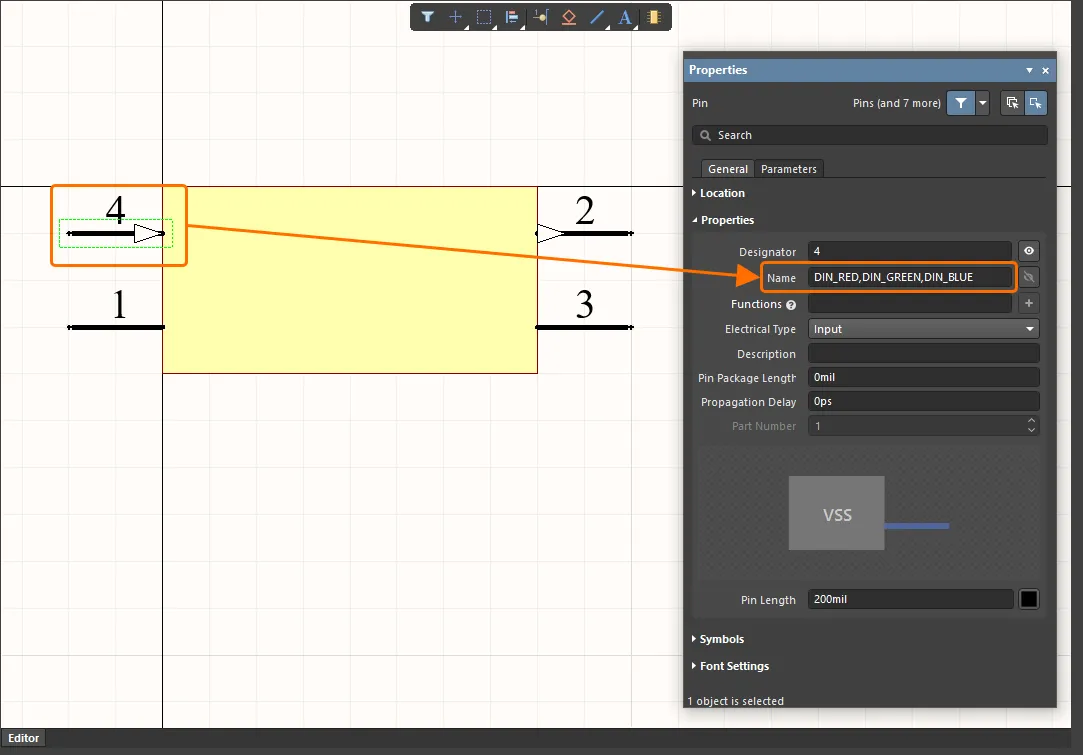

編輯原理圖符號時，將多個以逗號分隔的名稱添加到引腳的 Name 字段中。

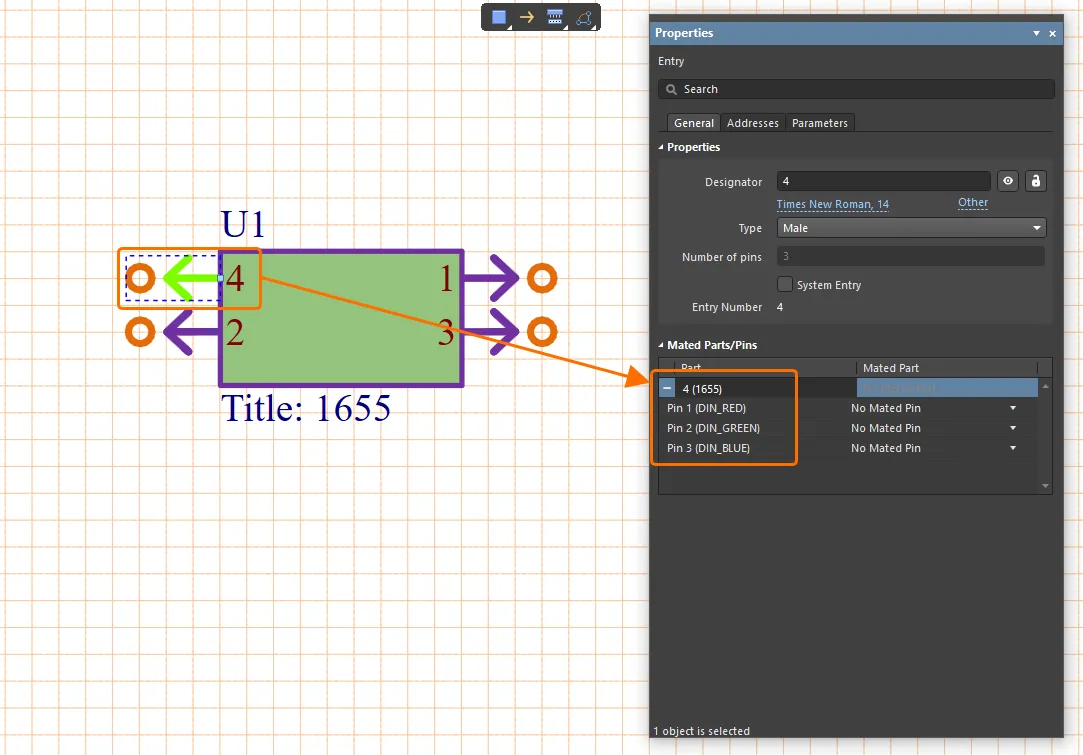

當元件被添加到多板原理圖中的自定義部件上時，將為每個元件引腳創建一個入口，而不是為元件創建單一入口，并且將創建具有多個引腳的入口。

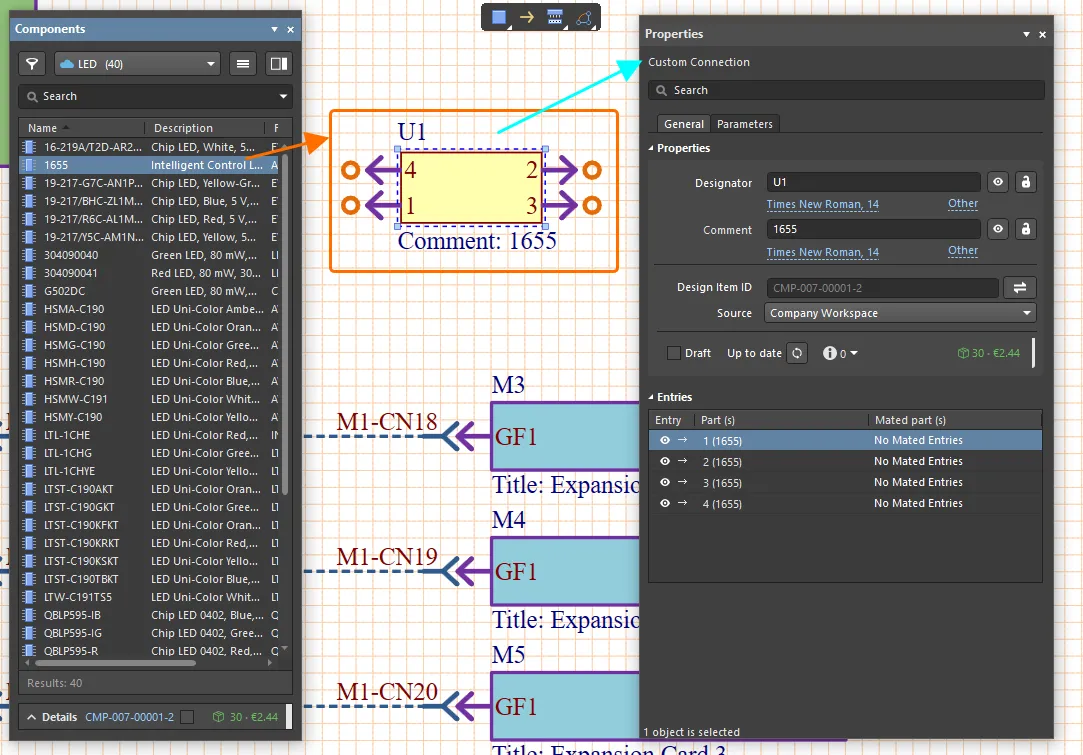

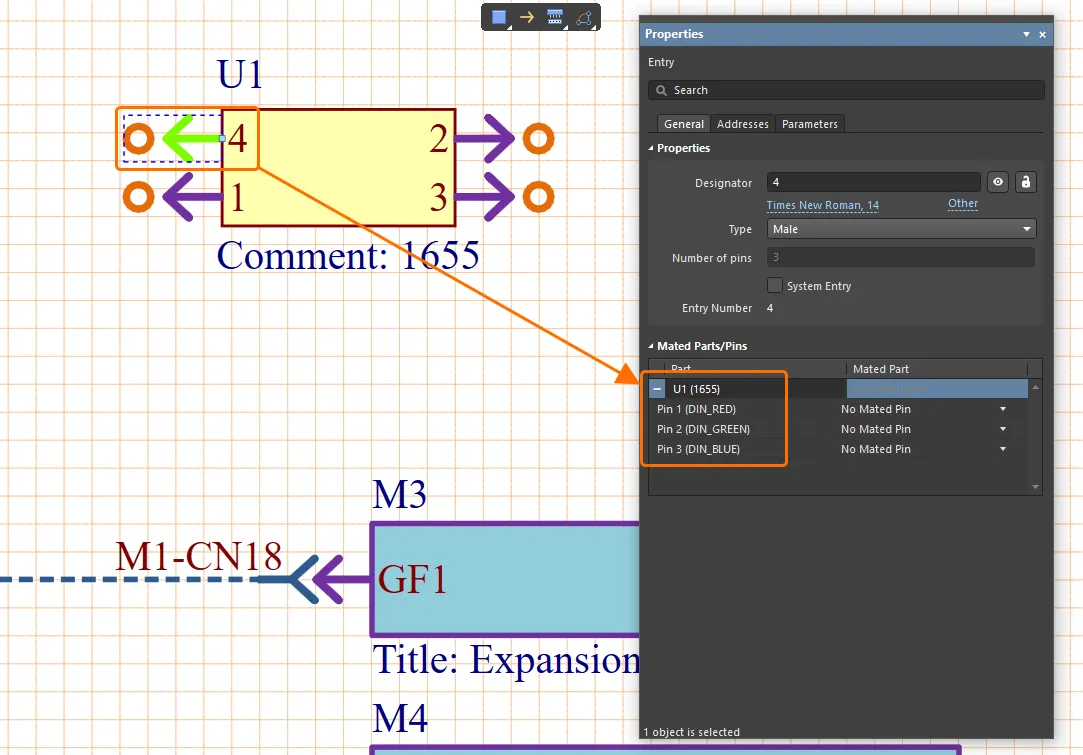

當將元件作為自定義連接放置到多板原理圖中時，將創建具有多個引腳的入口。
庫元件是指已連接Workspace和可用本地庫中提供的元件。完成放置/定義后，即可以使用線纜和線束連接等，將元件連接到更多設計中。
其結果是，整個系統的所有元素均被考慮在內，并且其連接均會被正確記錄下來。其會在多板原理圖文檔的單一位置處提供了一個完整的‘系統圖’，以確保無需像先前那樣制作‘虛擬’PCB，即可實現此類功能，從而節省時間。
在第一步實施中，通過自定義部件和/或自定義連接定義的鏈接元件既不會自動包含在整個產品/系統BOM中，亦不會在多板裝配體(*.MbaDoc)中顯示。
該功能處于開放測試階段，且僅在Advanced Settings 對話框中啟用MBS.PlacePart和 MBS.UseGeometryMaker MBS.UseGeometryMaker選項時可用。
向Draftsman文檔添加注釋

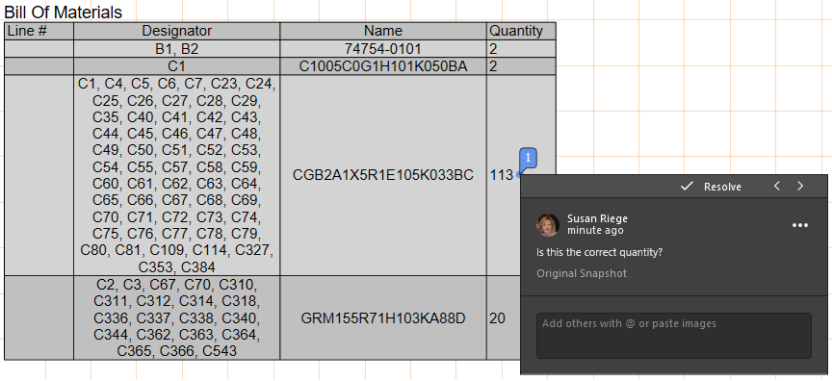

增加了向Multi-board Draftsman文檔 (*.MbDwf) 添加注釋的功能。可以像在其他文檔類型(例如， Place 菜單、按鈕等）中一樣，使用控件添加注釋。
線束設計改進
更改計算導線長度

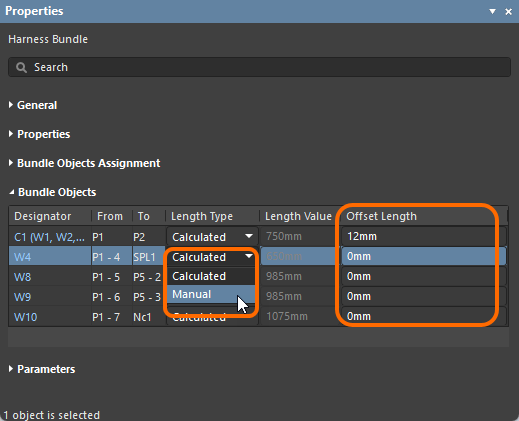

您現在可以更改Layout Drawing(*.LdrDoc)上的計算導線長度。在Properties面板中輸入所需的Offset Length，或者在Length Type的下拉列表中選擇Manual ，然后手動定義所需的絕對長度。
數據管理改進
非Altium Designer項目的打開項目對話框功能增強
在本次發布中，Open Project對話框功能得到了增強，從而能夠更好地支持將非Altium Designer項目(OrCAD, KiCad, and EAGLE項目)上傳至已連接Altium 365 Workspace中。

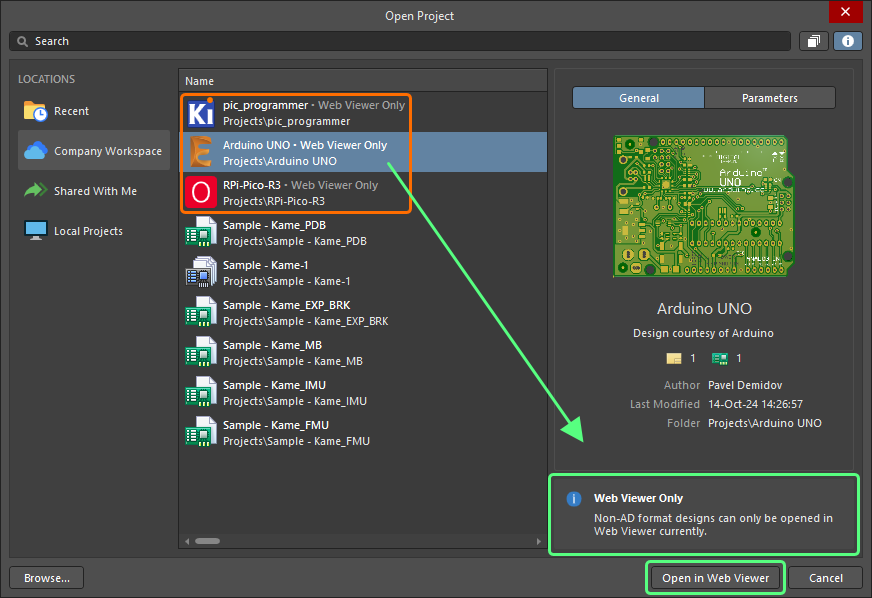

對話框中的非Altium Designer項目入口現在隨附相應的圖標，并標有Web Viewer Only文本。
當選定非Altium Designer項目入口時，該對話框的右側窗格內現在會顯示一條消息，提示本項目?jī)H能在Web Viewer中使用對話框底部的新按鈕Open in Web Viewer打開。
將變量參數傳播至已發布的裝配數據中
當使用Project Releaser發布PCB項目時，針對項目變量定義的參數現在包含在裝配數據集的相應版本中。可以使用Explorer 面板瀏覽此類參數。在Classic View中查看項目時，可以在選定所需的裝配數據集版本后，切換至Parameters環節視圖選項卡，以查看變量參數。

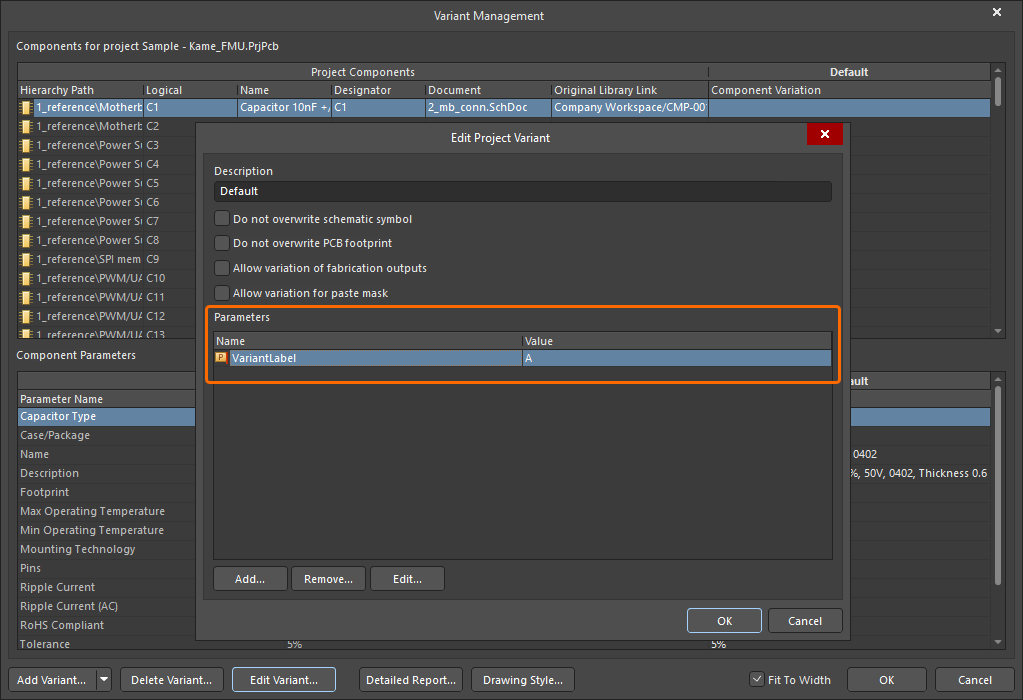

項目變量Default具有變量參數VariantLabel = A

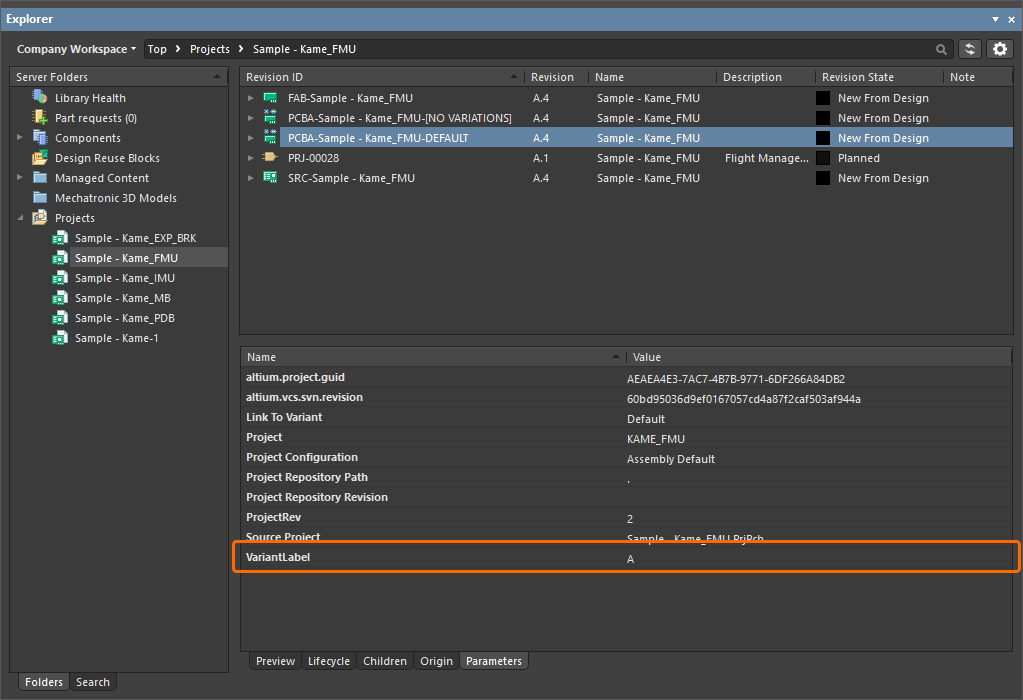

在Explorer 面板中查看此變量的裝配數據集版本時，此參數會顯示在Parameters 環節視圖選項卡上。
+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
